夏普14D-CM彩电（TDA8362单片机芯），黑屏

文章摘要：测得+B电压正常；灯丝电压为3.9V（指针万用表AC1OV挡，正常为4.5V），偏低；加速极电压为184V，明显偏低。该机故障属于第三种情况，检查行偏转支路，没有发现异常；提高加速极电压，出现一条两边不到头的水平亮线，说明场扫描电路有问题，测量集成块IC801（TDA8361）时发现其（10）脚电压很低，仅为2V，如图所示，顺藤摸瓜找到IC601（7809S）无输出，更换TA7809S后故障排除。采用TDA8362/1作为小信号处理芯片的彩电，其内部的行振荡频率的校正是通过4.43MHz色副载波为基准校正的，其行频受副载波电路影响。当IC601（7809）无输出时，TDA8362（10）脚无正

夏普14D-CM彩电（TDA8362单片机芯），黑屏,标签：电视维修,http://www.88dzw.com

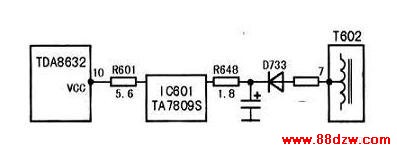

　　测得+B电压正常；灯丝电压为3.9V（指针万用表AC1OV挡，正常为4.5V），偏低；加速极电压为184V，明显偏低。该机故障属于第三种情况，检查行偏转支路，没有发现异常；提高加速极电压，出现一条两边不到头的水平亮线，说明场扫描电路有问题，测量集成块IC801（TDA8361）时发现其（10）脚电压很低，仅为2V，如图所示，顺藤摸瓜找到IC601（7809S）无输出，更换TA7809S后故障排除。

　　采用TDA8362/1作为小信号处理芯片的彩电，其内部的行振荡频率的校正是通过4.43MHz色副载波为基准校正的，其行频受副载波电路影响。当IC601（7809）无输出时，TDA8362（10）脚无正常的电压，副载波电路不能正常工作，行频无法得到校正，行频偏高，行电流减小，引起行输出变压器各路输出电压降低，形成黑屏的故障。
