海信TF29118型彩电雷击后三无、指示灯不亮

文章摘要： 由此分析认为，该机电源部分还有隐患。断电后仔细检查电源电路相关元件，仍无收获。最后决定暂停检修，恢复原状。临走时怕用户通电开机，把电源线装进了机内。 回想该机在检修过程中唯一的发现就是桥式整流二极管VD706短路、保险管F701烧断，用一只100W灯泡做假负载时灯泡微红且一亮一灭、指示灯闪、继电器反复作响、+B电压波动，这些特征与机器过压保护后的现象相同，只不过十B端电压值是12V～18V。从经验得知，负载过流后+B电压必定会下降，会不会是负载电流过大导致N801开关电源内部保护电路动作，引起该机出现这一现象呢?当时接的是假负载，莫非是灯泡这个“宠儿”又惹事端?灵机一动，在另一台刚

海信TF29118型彩电雷击后三无、指示灯不亮,标签：电视维修,http://www.88dzw.com

    由此分析认为，该机电源部分还有隐患。断电后仔细检查电源电路相关元件，仍无收获。最后决定暂停检修，恢复原状。临走时怕用户通电开机，把电源线装进了机内。

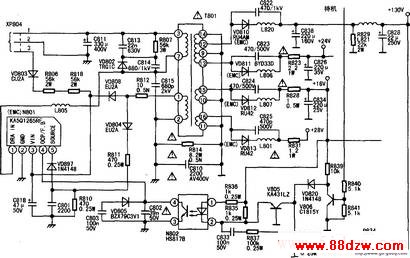

   回想该机在检修过程中唯一的发现就是桥式整流二极管VD706短路、保险管F701烧断，用一只100W灯泡做假负载时灯泡微红且一亮一灭、指示灯闪、继电器反复作响、+B电压波动，这些特征与机器过压保护后的现象相同，只不过十B端电压值是12V～18V。从经验得知，负载过流后+B电压必定会下降，会不会是负载电流过大导致N801开关电源内部保护电路动作，引起该机出现这一现象呢?当时接的是假负载，莫非是灯泡这个“宠儿”又惹事端?灵机一动，在另一台刚修好的彩电上接同样的假负载看看!一切就绪后开机，只见灯泡微红且一亮一灭，指示灯闪、继电器响、+B电压在12V～18V之间跳变，现象和A机相同!做完这台彩电的善后工作，直奔A机家。拆机取出电源线通电试机，“沙”地一声光栅出现，插上天线一切正常。

    小结：1．KA5Q1265RF开关电源不宜用灯泡做假负载，灯泡冷态阻值小，启动瞬间电流大，会造成该电源进入过流保护状态，出现本文中的不正常现象，使人做出误判。此例假负载现象，比个别彩电用灯泡做假负载后出现电源不起振、灯泡不亮(其实电源正常)的现象更难分，更具有误导性。
