JVC PD-42V485型等离子电视机开机后屏幕不亮

文章摘要： 首先试拉开左侧的Y板与电源板之间的粗线连接件CN8003，故障依旧，说明Y主板没有短路；合上CN8003，再断开右侧的X板供电连接件CN8002，不再关机，但是屏幕很暗，仅有整屏范围的暗光闪亮，由整机不再关机可以断定X板有短路现象。 X板是所有维持电极的公共驱动电路板，维持电极起点亮屏幕的放电维持作用，即使把X主板断电，屏幕和整机也能工作，但屏幕亮度很低，故障现象证明了这一点。 从X主板上也可以看出，第、是板上只是一些大功率三极管和电容、线圈以及数字缓冲器，第二是屏幕的所有扫描电极连线与X主板的3个连接件的连接实际上使用的是3片宽而薄的弹性铜箔，说明整个屏幕的维

JVC PD-42V485型等离子电视机开机后屏幕不亮,标签：电视维修,http://www.88dzw.com


    首先试拉开左侧的Y板与电源板之间的粗线连接件CN8003，故障依旧，说明Y主板没有短路；合上CN8003，再断开右侧的X板供电连接件CN8002，不再关机，但是屏幕很暗，仅有整屏范围的暗光闪亮，由整机不再关机可以断定X板有短路现象。

    X板是所有维持电极的公共驱动电路板，维持电极起点亮屏幕的放电维持作用，即使把X主板断电，屏幕和整机也能工作，但屏幕亮度很低，故障现象证明了这一点。

    从X主板上也可以看出，第、是板上只是一些大功率三极管和电容、线圈以及数字缓冲器，第二是屏幕的所有扫描电极连线与X主板的3个连接件的连接实际上使用的是3片宽而薄的弹性铜箔，说明整个屏幕的维持电极形成了一个公共电极，由X主板集中驱动(图3中下部的三个连接件即是图l中的CN4003，CN4004，CN4005)。

    换上好的X主板，屏幕亮了，整机能够进入正常工作状态，可是满屏都是彩色斑点，不能正常显示图像，但能依稀可见图像的轮廓。从屏幕没有明显的上下滚动或左右移动的现象来看，同步分离等电路似乎正常，即表明信号通道基本正常，故障极可能在等离子屏幕的其他驱动电路。

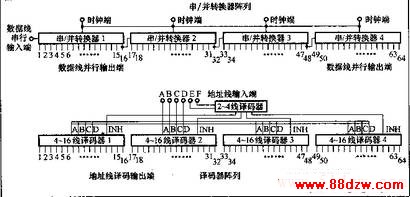

    此时因为X主板是新的，即使不是新的，一般来说，只要屏幕亮，X主板基本上就是好的。如果是数据缓冲器电路故障，所引起的故障必定不会是全屏幕的，因为已经可以断定没有短路故障，就不会有E、F、G数据缓冲器板同时损坏的可能。由此可以断定，故障一定是在Y驱动电路上或是数字板送来的图像信号数据不正常所致。Y驱动板是驱动所有480根水平方向的扫描电极的(其中一侧3个80脚的连接件与屏幕的扫描电极引出线直接连接，另一侧与Y主板连接)，480根扫描电极从屏幕正面右侧引出，分成6个连接件分别与上／下两块Y缓冲板连接，每个连接件管理80根电极，在上／下Y缓冲板上设有地址译码器(不像数据电极引出线那样把串／并转换器设在引出线内部)，译码器型号为SN755864A，是一种高电压64线译码器，工作电压为70V(VsCAN电压)，多线译码器极大地简化了行地址的选择电路，上下两部分各需8根地址线就能完成240线的选址操作，与Y主板的连接也由此而简化。串／并转换器和译码器工作原理见下图。


    仔细观察后发现左上部的Y-Buffer板上有一块扫描缓冲器集成块已经烧焦爆裂，散热器旁边的透明硅胶也已经发黄，且Y主板某个散热器非常烫，可以肯定是由于缓冲器电路板故障造成了Y主板的工作异常。

    此时先把已经损坏的左上部的Y-Buffer板换新，开机试验能够显示图像了，但整屏图像呈粗糙色调，像素粒子很粗，像用电脑的256色设定去显示全彩色的JPEG图像效果一样，看上去很像是两行扫描线同时显示一行图像的内容所致，降低了图像的分辨率，使图像呈油画状。由于此时前后电路都已正常，只有Y主板成为可疑对象，加之曾经发烫过热，估计已经部分损坏。最后换上好的Y主板，图像才恢复正常。

    等离子屏幕的维修，不仅需要仔细的观察，也需要逻辑性的分析和推理，才能迅速、有效率地修复故障，而非盲目地轮番替换电路板。如此例，维修人员很有可能因为保护性关机而顺序地怀疑电源板、数字板(控制电路在其内，且价格很高)，徒劳无功之后，才开始考虑X主板、Y主板、Y上下缓冲板，甚至没有关系的逻辑控制板和E、F、G数据缓冲板，会浪费许多时间和财物，也不会得出符合逻辑性的结论。
