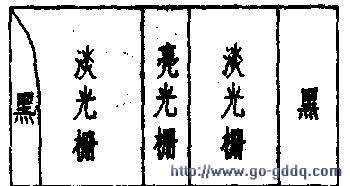

康佳T920C彩电屏幕两边为黑屏,中间有一道宽约3cm的亮光栅,两旁是淡淡的光栅

文章摘要：拆卸偏转线圈之前,用笔在磁环及偏转线圈的摆放位置做好记号.小心拔下视放板.拆下磁环及偏转线圈后,发现支撑偏转线圈的橡皮楔与线圈结合处的漆包线已霉烂变质,从而引起扫描线扭曲,产生奇异光栅.观察偏转线圈损坏的程度不是很严重,决定将其修复.用塑料焊枪调至适当温度,烘烤其损坏部位,使之变软,然后慢慢挑起短路损坏的漆包线,发现有一断头,将其对接并用绝缘纸隔离,重新滴注绝缘清漆,烘干后测其两组线圈阻值均为5Ω,说明修复成功.将修复后的偏转线圈固定于原来的位置,装上磁环及视放板后试机,光栅恢复正常,图像良好.更换偏转线圈时应注意,由于机型的差异,偏转线圈设计的阻抗也不同,用原型号件代换的可能性不大,尤其是一

康佳T920C彩电屏幕两边为黑屏,中间有一道宽约3cm的亮光栅,两旁是淡淡的光栅,标签：电视维修,http://www.88dzw.com

　　拆卸偏转线圈之前,用笔在磁环及偏转线圈的摆放位置做好记号.小心拔下视放板.拆下磁环及偏转线圈后,发现支撑偏转线圈的橡皮楔与线圈结合处的漆包线已霉烂变质,从而引起扫描线扭曲,产生奇异光栅.观察偏转线圈损坏的程度不是很严重,决定将其修复.

　　用塑料焊枪调至适当温度,烘烤其损坏部位,使之变软,然后慢慢挑起短路损坏的漆包线,发现有一断头,将其对接并用绝缘纸隔离,重新滴注绝缘清漆,烘干后测其两组线圈阻值均为5Ω,说明修复成功.将修复后的偏转线圈固定于原来的位置,装上磁环及视放板后试机,光栅恢复正常,图像良好.

　　更换偏转线圈时应注意,由于机型的差异,偏转线圈设计的阻抗也不同,用原型号件代换的可能性不大,尤其是一些老机型.只有用管径相同,行阻抗、场阻抗及偏转角接近的偏转线圈才可以代换.彩电行偏转线圈的供电电压一般在110V~120V左右,电压变化范围小,当代换后出现行幅异常时.可适当调整行线性、行逆程等元件的参数来解决.

　　场偏转线圈的供电电压变化大,所以场偏转线圈的阻值有高阻和低阻之分,也就是根据不同机型场输出工作电压的高低.而采用串接或并接两组场偏转线圈使其阻抗能适应电路的需要.一般情况下,场输出电路用分立元件组成的(场供电电压高),多采用串接两组场偏转线圈;而场输出电路采用集成电路构成的(场供电电压低)多采用并接两组场偏转线圈.所以更换偏转线圈时,要注意根据不同机型场供电电压的情况来调整两组场偏转线圈的接法.

　　偏转线圈工作时其电压高、电流大.支撑偏转线圈的橡皮楔与偏转线圈在关机时散热速度的差别,加之漆包线年久变质,遇到阴雨天或在空气湿度较大的环境下,很容易在此结合处受潮、氧化,产生霉变.笔者以前为"老机"更换显像管时就发现过类似现象,在偏转线圈受潮发霉、轻微短路的情况下,开机偏转线圈发热并驱赶潮气,还能带病工作,但如不及时处理,将会扩大故障范围,望同行们注意。
