康佳T5429E彩电图像亮度忽明忽暗无规律变化

文章摘要： 据故障现象分析，此故障一般出现在亮度通道、显像管及其附属电路。测显像管加速极电压正常且稳定，于是检测如图3所示的亮度及相关电路。N30139脚输入全电视信号，一路经反相放大器放大后从40脚输出，分别送至色度放大和同步分离电路；另一路全电视信号经对比度放大后从42脚输出。经D301延时线和C303送入③脚，经内部黑电平钳位电路，再经亮度电路控制后由Y放大器放大，从23脚输出Y信号送入显像管视频驱动电路。由此可见，当亮度忽明忽喑时，N301电路中的亮度通道有关引脚①~④、23、39~42脚的电压均应有所变化。实测②、39、40、41脚电压变化不大，只有42、①、③、④脚的电压变化较大，特别

康佳T5429E彩电图像亮度忽明忽暗无规律变化,标签：电视维修,http://www.88dzw.com

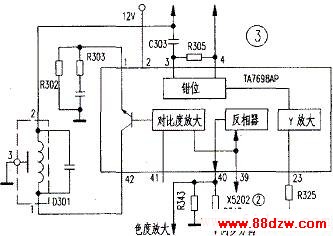

    据故障现象分析，此故障一般出现在亮度通道、显像管及其附属电路。测显像管加速极电压正常且稳定，于是检测如图3所示的亮度及相关电路。N30139脚输入全电视信号，一路经反相放大器放大后从40脚输出，分别送至色度放大和同步分离电路；另一路全电视信号经对比度放大后从42脚输出。经D301延时线和C303送入③脚，经内部黑电平钳位电路，再经亮度电路控制后由Y放大器放大，从23脚输出Y信号送入显像管视频驱动电路。由此可见，当亮度忽明忽喑时，N301电路中的亮度通道有关引脚①~④、23、39~42脚的电压均应有所变化。实测②、39、40、41脚电压变化不大，只有42、①、③、④脚的电压变化较大，特别是42脚的电压在5．5V-7．2V范围波动(正常应为7．86V)，怀疑是42脚电压不稳所致。断开C303，42脚电压仍波动，焊下D301延时线检测，其①、②脚与③脚间有漏电现象。更换D301后，故障排除。

    由于D301对地端漏电．致使N30142脚形成了忽高忽低的波动电压，使C303产生了相应的充放电现象，引起了N301③、④脚电压变化，导致整个亮度通道的工作失常而出现此故障。
