熊猫DB47C4彩电黑白图象正常，无彩色

文章摘要： 检查APC滤波元件C815、C814、R810．等均正常，但用示波器测16、18脚波形时(如图中所示)，出现明显差异。本来16、18脚都应是负向锯齿波，而16脚明显出现了类似行逆程脉冲的负脉冲，分析仍为APC滤波元件C814故障。测试仍不能看出其损坏。由本例可以看出，替换法有时是能使检修事半功倍的。

熊猫DB47C4彩电黑白图象正常，无彩色,标签：电视维修,http://www.88dzw.com

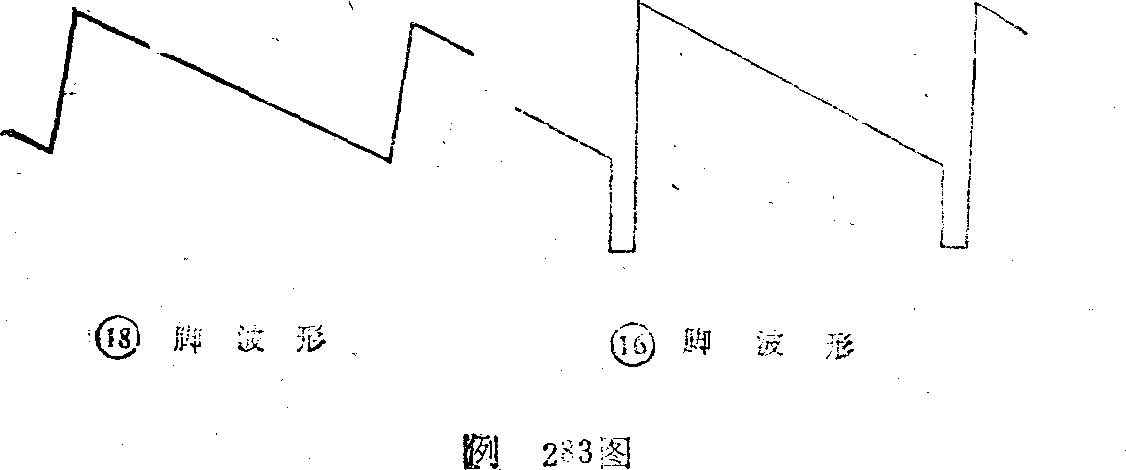

    检查APC滤波元件C815、C814、R810．等均正常，但用示波器测16、18脚波形时(如图中所示)，出现明显差异。本来16、18脚都应是负向锯齿波，而16脚明显出现了类似行逆程脉冲的负脉冲，分析仍为APC滤波元件C814故障。测试仍不能看出其损坏。由本例可以看出，替换法有时是能使检修事半功倍的。
