　　为了判断是何种原因所造成的保护电路工作.致使电源电路停振而自动关机,笔者的检修步骤如下:

　　1、对主电压+125V进行监测,发现自动关机时主电压上升到+178V左右,后慢慢降到+156V……直至0V.误以为是过压保护,于是对稳压控制电路Q951、VD971、光电耦合器IC902、取样电路R955、RP903、R956、IC901等进行检查,均未发现故障元件.

　　2、能正常开机时,进行自动调台,发现当有节目内容时,会立即自动关机,似乎与输入信号有关,经检查未发现异常.

　　3、断开电感L971.接人假负载,开机测主电压为+126.5V左右.从AV端口输入信号,伴音正常,长期工作未自动关机,且主电压稳定.表明开关电源电路正常.引起自动关机与行、场输出级电路有关.重点检查过流保护电路等.因为挂上行、场输出电路后动态电流有所增加,保护电路更易动作实现自动保护.

　　4、查看偏转线圈铜线颜色正常,测其直流电阻值也正常.断开场输出集成块IC601(AN5521)⑦脚,使场输出级停止工作,在AV端输入信号,伴音正常,无光栅,不再自动关机,说明故障检修重点在场输出级.测量IC601各脚电压值正常,检查有关电容也正常.仔细检测场输出级部分电阻元件,发现R632标称值为1Ω/1W,实测值为2.2Ω.更换成1Ω/1W电阻盾试机,图像伴音正常.不再自动关机.

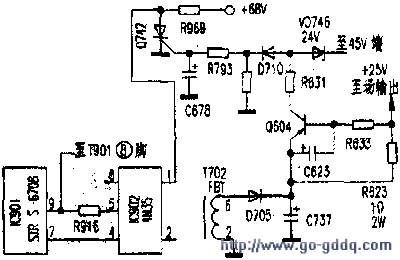

　　故障原因分析;绘出相关电路图如附图所示,正常工作时.测量取样限流电阻R632两端电压为0.31V,计算出通过的电流为0.31A.把此电阻重新焊回原位,再测量R632两端电压为0.52V,立即自动关机,表明三极管Q604从截止变为导通.行输出变压器T702⑥脚撮供的+25V电压通过Q604 e、c极经电阻R631加至二极管D710正极导通,触发可控硅Q742导通,使光电耦合器IC902①脚电压迅速降为0V.内部发光=极管截止,光敏三极管(IC902④、⑤脚)内阻等效开路,IC901⑦脚电压失去控制,开关管(IC90l①、②、③脚)的饱和导通时间增长,即自动关机瞬时主电压+125V升高到+178V左右,开关变压器T901提供给IC901⑨脚的电压升高,使IC901内部过压保护电路起控强迫关闭撮荡电路,使电源电路停止工作.从而电源指示灯不亮.整机停止工作.
