步步高HWCD007(26S)P/TSDL型无绳电话机来电不能显示

文章摘要： DTMF制来电不能显示，首先应检查U6芯片19脚供电电压是否正常，电压不正常，应检查Q7、Q8以及相关元件是否存在不良。如果上述检查正常，再用示波器检查U6芯片⑧、⑨脚有无3.579545MHz的时钟信号。无信号应检查X2、C24、C25是否存在不良；有信号再检查U6芯片①、②脚有无双音频来电显示信号输入.无输入应检查C71、R20、C70、R21是否存在虚焊；有输入，应检查U6芯片13、16~18脚有无8421码数据信号波形。无波形或波形失真，应检查R97、R18、R9是否存在虚焊，C54是否存在漏电,U6芯片本身是否存在不良：波形正常，应检查D6、D7、D11、D45、D17是否存

步步高HWCD007(26S)P/TSDL型无绳电话机来电不能显示,标签：通信设备维修,http://www.88dzw.com

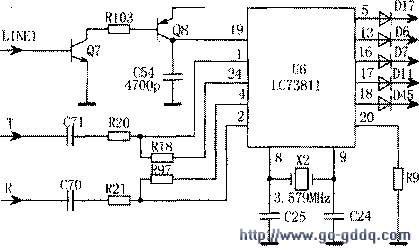

    DTMF制来电不能显示，首先应检查U6芯片19脚供电电压是否正常，电压不正常，应检查Q7、Q8以及相关元件是否存在不良。如果上述检查正常，再用示波器检查U6芯片⑧、⑨脚有无3.579545MHz的时钟信号。无信号应检查X2、C24、C25是否存在不良；有信号再检查U6芯片①、②脚有无双音频来电显示信号输入.无输入应检查C71、R20、C70、R21是否存在虚焊；有输入，应检查U6芯片13、16~18脚有无8421码数据信号波形。无波形或波形失真，应检查R97、R18、R9是否存在虚焊，C54是否存在漏电,U6芯片本身是否存在不良：波形正常，应检查D6、D7、D11、D45、D17是否存在不良。
