科龙70柜式空调一开机保护指示灯亮，整机不工作

文章摘要： 分析自检正常，屏显正常，各功能键起作用，可以断定电源供电和微处理基本正常，检查重点应放在室内、外管温传感器、过压力保护器等。拔下三个温度传感器(包括室内温度传感器)进行测量，阻值均为13kΩ左右，握在手心中阻值下降正常.检查插头、插座无接触不良，再拔下过压力保护器插线，测压力开关两端子阻值为零，说明压力开关内常闭触点也正常，观察发现该机还设有压缩机过热保护开关，夹固在压缩机顶盖上，两根引线串接在交流接触器线圈上，测其阻值为零也正常.根据本机所附接线图(见图)和上门所带资料所限，决定摘板回维修部再做进一步检查。 仔细观察该机室内、外两块电路板发现，该机分内、外两个微处理器，型号分别

科龙70柜式空调一开机保护指示灯亮，整机不工作,标签：冰箱维修,空调维修,http://www.88dzw.com

    分析自检正常，屏显正常，各功能键起作用，可以断定电源供电和微处理基本正常，检查重点应放在室内、外管温传感器、过压力保护器等。拔下三个温度传感器(包括室内温度传感器)进行测量，阻值均为13kΩ左右，握在手心中阻值下降正常.检查插头、插座无接触不良，再拔下过压力保护器插线，测压力开关两端子阻值为零，说明压力开关内常闭触点也正常，观察发现该机还设有压缩机过热保护开关，夹固在压缩机顶盖上，两根引线串接在交流接触器线圈上，测其阻值为零也正常.根据本机所附接线图(见图)和上门所带资料所限，决定摘板回维修部再做进一步检查。

    仔细观察该机室内、外两块电路板发现，该机分内、外两个微处理器，型号分别是：SHIEY—TA1-033 733和SHIEY—TAI一034 105。室内外机的五根连接线中，除两根电源线(即端子板9P①、②接线端子)(如图1)和压力开关信号线(端子板③接线端子)，就剩两条橙色和灰色信号线，这两条信号线就是丽个微处理器的联系通道。数据的传输过程是：由微处理器信号输出脚控制继电器输出220V信号，再经室内外连接信号线送到另一微处理器所在电路板，降压、整流后再经限流电阻加到光耦的①,②脚，经隔离后信号由光耦④脚送到微处理器信号输入端(参见图3)。这两条信号线开路时，机器自检后会发出报警声。

    根据本机电路图和上述分析，故障初步锁定在室内控制线路板上，有两种可能：一是有保护信号输入到微处理器；二是误保护。首先检查输入到微处理器的保护信号。由于没有SHIEY—TAI-033 733的资料，只好根据信号线进行排查。由操作控制板(弱电板)到强电板的连线和电路走向及各接口电路可判断出插排X101的各脚功能是：①脚12V电源端；②—④脚的风机低、中、高速控制端；⑤脚风摆电机；⑥、⑦脚空；⑧脚输出信号；⑨脚过压力保护信号输入；⑩脚输入信号；11脚5V；13脚接地。

    测①、11脚为12V、5V正常，由于⑧、⑩脚故障有报警声。最后查⑨脚(如上

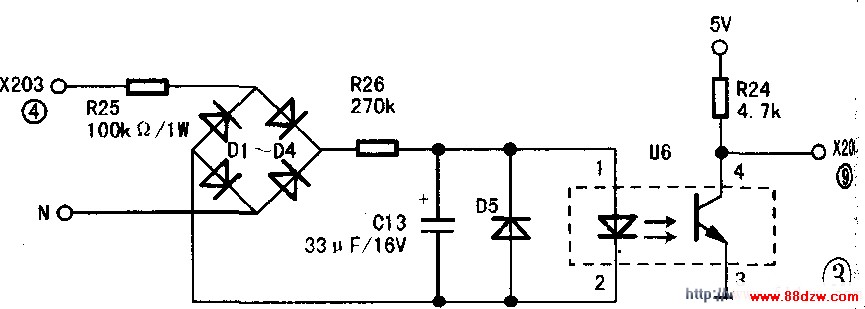

图)，短接、断开端子板6P的②、③脚，测⑨脚5V电压没有变化。根据实物绘制压力开关保护原理图可知③脚和②脚接通时，220V经R25降压、D1～D4整流、R26雕流，加到光耦U6的①、②、④脚(即插排X101⑨脚)应为低电平。进一步检查发现U6的①、②脚所接保护二极管D5(1N4148)正反向阻值均为0．8kΩ。更换后，故障排除。
