MG28型多用钳形表(1)测量交、直流电压时都明显高于实际的读数；(2)把拨动开关旋至“交流电流”挡时，即使没有交流电流输入，指针都有摆动。

文章摘要： 从原理图分析，当置于交流电流挡时，1.5V电池是与表头断开的，不会有电流流过表头、指针不应当摆动。按照实物测绘的电路图见附图所示。先按图查直流电压部分将其他部分暂时都断开）对R1、R2、R11、R12、R13等电阻都进行了测量，均正常；交流电压挡的限流降压电阻与直流电压挡是共用的，所以不必考虑这方面的因素。测量D4、D5均完好。但发现印刷板本身漏电，尤其是交流电流、电压和电阻挡的固定滑片漏电严重（用500V兆欧表摇测绝缘电阻已下降到0.1Ω）。经分析故障现象（2）也是因此外漏电造成的。处理方法：将固定滑片的相关元件拆下，用酒精棉球清除表面的脏、杂物质（主要为滑片磨损的金属粉末），再将拆

MG28型多用钳形表(1)测量交、直流电压时都明显高于实际的读数；(2)把拨动开关旋至“交流电流”挡时，即使没有交流电流输入，指针都有摆动。,标签：仪表仪器维修,http://www.88dzw.com

    从原理图分析，当置于交流电流挡时，1.5V电池是与表头断开的，不会有电流流过表头、指针不应当摆动。

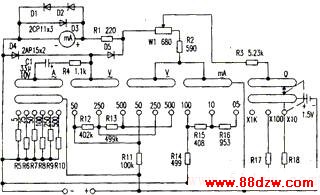

按照实物测绘的电路图见附图所示。先按图查直流电压部分将其他部分暂时都断开）对R1、R2、R11、R12、R13等电阻都进行了测量，均正常；交流电压挡的限流降压电阻与直流电压挡是共用的，所以不必考虑这方面的因素。测量D4、D5均完好。但发现印刷板本身漏电，尤其是交流电流、电压和电阻挡的固定滑片漏电严重（用500V兆欧表摇测绝缘电阻已下降到0.1Ω）。经分析故障现象（2）也是因此外漏电造成的。

处理方法：将固定滑片的相关元件拆下，用酒精棉球清除表面的脏、杂物质（主要为滑片磨损的金属粉末），再将拆下的元件按图恢复好。经实际测量各挡均无异情况，故障排除了。
