彩电“沙堡”脉冲异常故障检修要点

文章摘要：“沙堡”脉冲一旦不能正常形成，就会出现同步不良、无彩色、图像不稳定图1构成波形或无光栅、黑屏等故障。如采用飞利浦TDA3504系列的机心当中，通常会因C1电容漏电或开路而造成图像不正常或黑屏故障（见图2所示）。因为C1一旦容量变小或开路，就会使行脉冲送至到“沙堡”脉冲形成电路的幅度不够，使输入到TDA3504第⑥脚的“沙堡”脉冲异常（此时该脚电压要此正常值高），最终促使TDA3504关闭基色输出，造成黑屏故障；对于采用TDA3561解码的机心电路中，也常碰到过当场扫描电路不正常时，影响TDA3561的⑧脚“沙堡”脉冲不能正常形成，出现保护电路动作或黑屏故障。由于“沙堡”脉冲异常引起的故障千奇百

彩电“沙堡”脉冲异常故障检修要点,标签：维修技巧,http://www.88dzw.com

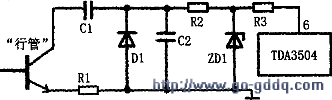

　　“沙堡”脉冲一旦不能正常形成，就会出现同步不良、无彩色、图像不稳定图1构成波形或无光栅、黑屏等故障。如采用飞利浦TDA3504系列的机心当中，通常会因C1电容漏电或开路而造成图像不正常或黑屏故障（见图2所示）。因为C1一旦容量变小或开路，就会使行脉冲送至到“沙堡”脉冲形成电路的幅度不够，使输入到TDA3504第⑥脚的“沙堡”脉冲异常（此时该脚电压要此正常值高），最终促使TDA3504关闭基色输出，造成黑屏故障；对于采用TDA3561解码的机心电路中，也常碰到过当场扫描电路不正常时，影响TDA3561的⑧脚“沙堡”脉冲不能正常形成，出现保护电路动作或黑屏故障。由于“沙堡”脉冲异常引起的故障千奇百怪，往往易产生误判断而走弯路，因此，检查“沙堡”脉冲是必不可少且又行之有效的步骤。由于“沙堡”脉冲电平的高、低和形状变化不同，表现出的故障形式也不同，所以，用示波器观察其波形时，不仅要注意形状，同时还要注意其电平值。
