多功能电池充电器的改进
[09-14 10:29:13] 来源:http://www.88dzw.com 维修经验技巧 阅读:8871次
文章摘要:《电子报》2005年第2期第十二版刊等的《多功能镍镉、镍氢、锂离子电池充电器》~文,很有实用价值。数字钟控定时若采用原文接法:LM8361第(27)脚为定时输出,它只在59分钟内输出高电平。第(25)脚为闹铃输出,能在24小时范围内预置。充电定时正好利用闹铃功能,预置时间到充电定时结束。但它也只能保持1小时,1小时后若未把电池取出,会继续对电池充电造成过充,损害电池。改进如附图所示。在LM8361第(25)脚与三极管之间加一D触发器CD4013,当(25)脚为高电平时,D触发器翻转,CD4013(1)脚输出高电平V管导通,继电器吸合,此状态可保持到CD4013(3)脚再有高电平为止;开关S是用
多功能电池充电器的改进,标签:维修技巧,http://www.88dzw.com《电子报》2005年第2期第十二版刊等的《多功能镍镉、镍氢、锂离子电池充电器》~文,很有实用价值。数字钟控定时若采用原文接法:
LM8361第(27)脚为定时输出,它只在59分钟内输出高电平。第(25)脚为闹铃输出,能在24小时范围内预置。充电定时正好利用闹铃功能,预置时间到充电定时结束。但它也只能保持1小时,1小时后若未把电池取出,会继续对电池充电造成过充,损害电池。

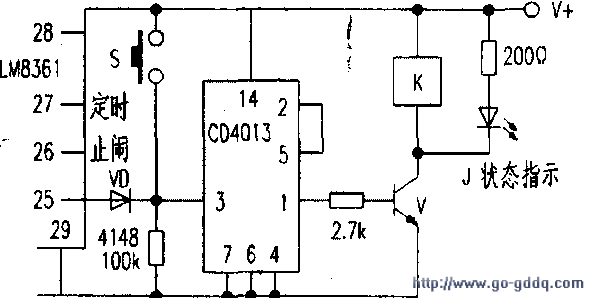

改进如附图所示。在LM8361第(25)脚与三极管之间加一D触发器CD4013,当(25)脚为高电平时,D触发器翻转,CD4013(1)脚输出高电平V管导通,继电器吸合,此状态可保持到CD4013(3)脚再有高电平为止;开关S是用来人工改变状态的。
顺便说一下,数字钟控定时充电还可用于《电子报》2004年第16期第十二版的《宽电压恒流定时充电器》定时器,以代替CD454l定时。
