变电站电压互感器并列模块的改进方法

[09-14 10:29:19]   来源:http://www.88dzw.com  维修经验技巧   阅读:8212

文章摘要:变电站PT(电压互感器)·并列装置在变电站一、二次设备的保护和电量的计量等方面都占有十分重要的地位,直接影响变电运行的可靠性和经济效益。现场运行反馈信息表明,厂家生产的PT并列装置在雷雨天气有烧毁模块内部继电器的现象,同时不能反映系统接地故障。因此,笔者在2003年开发制造出符合油田实际的PT并列模块。但通过近2年来的运行发现该产品对瞬时性接地选择性不强,没有有效地躲过瞬时性接地,为此又对其进行了改进,使之更好地服务于油田电网。一、工作原理 该电路主要由PT并列主回路及PT二次开口三角形电压检测电路组成。平时两段PT单独运行,当检修l段母线或检修Ⅱ段母线或事故处理时,将PT电压并列使用,

变电站电压互感器并列模块的改进方法,标签:维修技巧,http://www.88dzw.com

  变电站PT(电压互感器)·并列装置在变电站一、二次设备的保护和电量的计量等方面都占有十分重要的地位,直接影响变电运行的可靠性和经济效益。现场运行反馈信息表明,厂家生产的PT并列装置在雷雨天气有烧毁模块内部继电器的现象,同时不能反映系统接地故障。因此,笔者在2003年开发制造出符合油田实际的PT并列模块。但通过近2年来的运行发现该产品对瞬时性接地选择性不强,没有有效地躲过瞬时性接地,为此又对其进行了改进,使之更好地服务于油田电网。

  一、工作原理
    该电路主要由PT并列主回路及PT二次开口三角形电压检测电路组成。平时两段PT单独运行,当检修l段母线或检修Ⅱ段母线或事故处理时,将PT电压并列使用,电压回路改用非故障段PT电压。

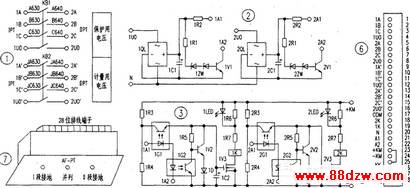

  主回路接线原理见图1、图4。其中KBl、KB2分别是I、Ⅱ段保护、计量PT并列继电器。采用控制一组继电器的方式完成两段PT(4组电压)的投运及解列功能。KBI、KB2通过控制开关KK、隔离开关G1、G2及断路器DL、分压电阻R2接入正负控制母线KM。发光管LEDl用于PT并列指示。

  系统接地检测电路见图2、图3、图5。当系统发生接地故障时,PT开口三角形出现电压。相应的检测电路动作,完成报警及后台通信任务。具体工作过程如下:

  当I段系统发生接地时,PT二次侧开口三角形出现电压,加到本电路lU0和N接线端子上,经桥堆lQL整流、1CI滤波,使三极管lVl导通,光耦1G1、1G2得电,其输出端呈现低阻,从而使MOS管1V3导通,继电器1K得电吸合,两对常开接点(见图5)一路到后台,完成通信(1K、2K、COM),另一路到冲击继电器发接地报警(A1、A2)。接地报警阈值可以调换稳压管lZW的稳压值来实现。发光管lLED指示接地报警。

  另外,为避免恶烈天气造成的瞬时性接地报警,电路中增加了接地延时电路,用于躲过瞬时性接地报警,这样做主要是提高电路的选择性。由图3电路中的光耦1G2、电阻lR5、三极管1V2、二极管lD和电容lC2组成。

  其工作原理是:当电力系统发生瞬时性接地故障时,光耦lGl、1G2导通。+KMj通过lR3、lGl力口到lC2上,为其充电,这个充电时间就是电路的延时时间。其间若是瞬时性接地故障,因电容没有充满电,故障就已消失,故不报警。若是永久性接地故障,则电容1C2有足够的时间充满电,使MOS管1V3导通,继电器1K动作,发报警信号。其中lG2、1R5、1V2、1D主要为lC2放电而设置。

  当接地故障处理后,光耦lGl、lG2截止,三极管1V2在电容lC2的电压作用下导通,将1C2的剩余电压放掉,电路返回,为下一次动作做准备。

  当Ⅱ段系统发生接地故障时,Ⅱ段电路工作,原理同I段,此处不再叙述。为保证电路运行的可靠性,特别是在雷雨天气,避免有印刷线路及元件烧损现象,在选材上,所有元器件的容量加大。并把PT丰同路的印刷线路令部加粗并涂锡。并列继电器选用优质产品,接点容量大于10A,这样可有效的增加抗冲击能力,同时减小了PI‘并列回路的压降。


www.88dzw.com40    二、接线端子
    接线端子示意图见图6,PT并列模块示意图见图7,其中1A、lB、1C、lU0及2A、2B、2C、2150分别为I、Ⅱ段母线保护PT二次侧电压;1A′、1B′、lC′、lU0′及2A′、2B′、2C′、2U0′分别表示I、Ⅱ段母线计量PT二次侧电压;其中1U0、2U0、1U0′、2U0′分别表示I、Ⅱ段保护、计量PT的二次开口三角形电压;Al、A2是继电器的常开接点,去冲击继电器,对系统接地故障报警;lK、2K是继电器的常开接点,接后台微机,当有接地故障时,后台显示接地报警故障;COM是两段接地报警继电器常开接点的并联公共点。

  三、技术参数    .

  额定操作电压:DC220V(110V);额定输入电压:

  ACl00V;交流电源频率:50Hz切换接点容量:>10A;每相功率损耗:<1VA;主回路耐受冲击电压:1500V>1分钟;工作环境温度:一20—60~C;模块绝缘电压、耐湿热、抗冲击性能符合GB7261-87标准;模块尺寸:250mmxl55mmxl05mm
