采用TF520A5芯片的调频发射机24V控制电源烧毁

文章摘要：观察开机过程中，在由“灯丝一段”转为“灯丝二段”的瞬间。多次出现24V控制电源烧毁的故障。观祭损坏的24V控制电源，与稳压调整管发射极相连的印制线路烧断、调整管管壳炸裂。一个额定负载电流约2A的线性稳压电源，即使输出端短路也不可能在瞬间产生如此严重的后果！初步断定，存由“灯丝一段”转为“灯丝二段”时，有一尺电流、高电压叠加到了24V控制电源上，故障起因不在24V控制电源本身。通过观察发现，当“灯丝一段”转为“灯丝二段”时，灯丝二段交流接触器（编号为JCE）的（11）脚与（12）脚之J百l必然伴有明显的电弧产生，进一步发现24V控制电源恰好流经与之相隔最近的（3）脚和（5）脚（如图1）。分析电弧

采用TF520A5芯片的调频发射机24V控制电源烧毁,标签：维修技巧,http://www.88dzw.com

　　观察开机过程中，在由“灯丝一段”转为“灯丝二段”的瞬间。多次出现24V控制电源烧毁的故障。观祭损坏的24V控制电源，与稳压调整管发射极相连的印制线路烧断、调整管管壳炸裂。

　　一个额定负载电流约2A的线性稳压电源，即使输出端短路也不可能在瞬间产生如此严重的后果！初步断定，存由“灯丝一段”转为“灯丝二段”时，有一尺电流、高电压叠加到了24V控制电源上，故障起因不在24V控制电源本身。

　　通过观察发现，当“灯丝一段”转为“灯丝二段”时，灯丝二段交流接触器（编号为JCE）的（11）脚与（12）脚之J百l必然伴有明显的电弧产生，进一步发现24V控制电源恰好流经与之相隔最近的（3）脚和（5）脚（如图1）。

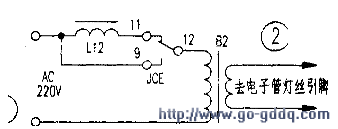

　　分析电弧产生的原因，当发射机工作在灯丝一段时，交流接触器JCE的（11）脚与（12）脚闭台，阻流圈L12（65mH）起到为灯丝降压的作用（如图2所示）；转为灯丝二段时，（11）脚与（12）脚断开。由于L12产生电动势的作用，在（11）脚与（12）脚间产生强大的电弧，势必对附近的③脚和⑤脚产生放电现象，极易将24V控制电源烧毁。

　　由于交流接触器JCE的⑦脚与⑧脚未使用，遂将（11）脚与（13）脚，（12）脚与（14）脚分别对调，使得与阻流圈L12相连的引脚远离与24V控制电源相连的引脚。经过这一细微的改动，常损24V控制电源的顽疾得以彻底根治。
