通用2.4GHz特高频数字式无绳电话机电源电路的改造方法

文章摘要：无绳电话机电源是一种长期不间断工作的电源，故要求具有较高的品质，首先要求电源的自损耗小，才能适应长期工作。尤其是在夏天高温环境下，自损耗大的电源会因过热而损坏，严重者会导致电器着火的危险。因此，笔者对《电子报》今年第5期介绍的通用2.4GHz特高频数字式无绳电话机电源电路进行了改造，改造后的使用效果非常不错，现将改制过程介绍如下：1.座机电源的代用。笔者从《电子报》中缝的邮购广告中找到了几种12V、0.5～lA的小型开关电源，经测试，它们的自损耗（即空载功率）均在1～1.5W之间，发热量小，且电源本身具有过流过压以及温度保护功能，故能放心地直接用于该座机上。代换时注意12V输出插头为Φ5.6m

通用2.4GHz特高频数字式无绳电话机电源电路的改造方法,标签：维修技巧,http://www.88dzw.com

　　无绳电话机电源是一种长期不间断工作的电源，故要求具有较高的品质，首先要求电源的自损耗小，才能适应长期工作。尤其是在夏天高温环境下，自损耗大的电源会因过热而损坏，严重者会导致电器着火的危险。因此，笔者对《电子报》今年第5期介绍的通用2.4GHz特高频数字式无绳电话机电源电路进行了改造，改造后的使用效果非常不错，现将改制过程介绍如下：

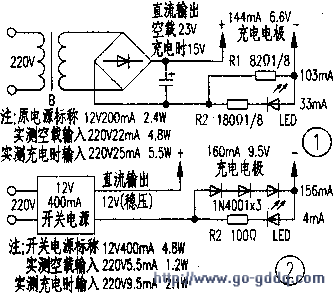

　　1.座机电源的代用。笔者从《电子报》中缝的邮购广告中找到了几种12V、0.5～lA的小型开关电源，经测试，它们的自损耗（即空载功率）均在1～1.5W之间，发热量小，且电源本身具有过流过压以及温度保护功能，故能放心地直接用于该座机上。代换时注意12V输出插头为Φ5.6mm空心插头，其电极性为芯正外负。2.子机充电座电源代换及显示电路改进。电源仍采用上述开关电源代替，但原充电座内的充电指示电路设计错误，极易损坏，必须改进后才能使用。图1是原电源电路和指示电路解剖图。图2为改进后的电源和指示电路图。从图1及其标注中看出，原电源变压器标称功率为2.4W，但实测变压器的空载功率已达4.8W，很明显不能适应长期工作。在其显示电路中，R1支路电流为103mA，R1的端压为8.5V，在R1上承受的功率应为880mW，但实际只用了一个82Ω、1/8W的电阻（125mW），该电阻因产生极高的温度而变黑。另一条为显示支路，其通过普通发光二极管的电流高达33mA，正常使用应为3～8mA。可见该电源是另外配置的。图2是改进后的电路，实际上该充电座仅用了原来的塑料座基，其余元件全换。从图2电路的实测标注可看出，该图是切实可行的。图中需要说明的是LED发光二极管不是作电源指示用，而是作为充电指示用（只有当子机放置在充电座上时，有充电电流产生LED才发光，且充电电流越大，灯越亮）。另外，两子机的充电电路均设置在两个子机内，它包括充电电源输入极性自动识别和恒流恒压充电电路。

　　经改造后的通用2.4GHz无绳电话，使用起来更加得心应手，让人充分领略到了低价位、高品质产品的乐趣，绝对物超所值。
