万用表电流挡引起电压挡指示偏高的故障维修

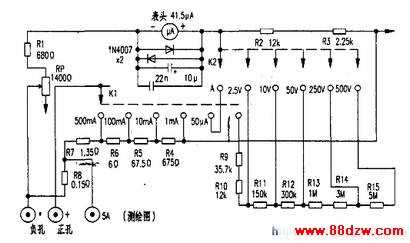

文章摘要：一台沪产50-4型万用裹（无图纸）。最近出现交、直流电压挡测量结果均偏高的现象。该表的交、直流电压挡均是建立在41.5μA电流表头的基础上，检查50μA～500mA挡位，发现指示异常偏大，500mA挡的指示较其他低电流挡更离谱（示数特大）。而5A挡能通过大电流，但表针几乎无指示（仅微动）。以上检测说明，5A分流电阻R8（见测绘图）未脱焊，故障可能在5A一500mA挡间。打开表盖，检测发现位于5A～500mA挡之间的500mA分流电阻R7（1.35Ω）已变为403kΩ。仔细观察该电阻，竟是一只1/4W金属膜五色环精密电阻。在此用作500mA的分流。假设O.5A电流全部从R7上经过，其消耗功率为：

万用表电流挡引起电压挡指示偏高的故障维修,标签：维修技巧,http://www.88dzw.com

　　一台沪产50-4型万用裹（无图纸）。最近出现交、直流电压挡测量结果均偏高的现象。

　　该表的交、直流电压挡均是建立在41.5μA电流表头的基础上，检查50μA～500mA挡位，发现指示异常偏大，500mA挡的指示较其他低电流挡更离谱（示数特大）。而5A挡能通过大电流，但表针几乎无指示（仅微动）。以上检测说明，5A分流电阻R8（见测绘图）未脱焊，故障可能在5A一500mA挡间。打开表盖，检测发现位于5A～500mA挡之间的500mA分流电阻R7（1.35Ω）已变为403kΩ。仔细观察该电阻，竟是一只1/4W金属膜五色环精密电阻。在此用作500mA的分流。

　　假设O.5A电流全部从R7上经过，其消耗功率为：P=R·I2=1.35×（O.52平方）=O.3775（W），l/4W的电阻实在功率太小，明显不符合要求。于是从一报废的500型老式表中拆一只绕线大功率1.35Ω电阻（估计不低于5W）更换RT，经测试。各挡位已经恢复正常。

　　笔者分析认为：当R7电阻增大后，在电流挡来说已近乎开路，以R8、R7串联的分流作用近乎消失。以500lnA挡来说，通入正表孔输入的电流途径为：R6→R5→R4→R3→R2→表头→R1→RP→负表孔和正表孔→R7→R8→负表孔。在正常时仅以R7、R8两端取一小部分电流从表头流过，但当R7增大后，与R8串联后的分流功能减小，大部分电流只有通过表头电路，使表头指示猛增。R7增大使得与表头并联的匹配电路失去匹配作用，每个挡位此时都增大了指示值，只有5A挡除外。当R7增大后，又大大降低了流过表头的电流，因在5A挡时被测电流途径为：正表孔→R8→负表孔和5A正表孔→R7→R6→R5→R4→R3→R2→表头→Rl→RP→负表孔。显然R7增大后测5A挡时。表头仅能微动几乎无指示。
