打摩通美牌DW-12稳压电源来代用电池,标签：维修技巧,http://www.88dzw.com

　　家用小电器（如收音机等）电池消耗很快，使得银子滚滚外流，这对收入微薄的家庭来说，是个不小的支出。

　　而是所用电池种类繁杂，所以家庭很需要一个多用途稳压电源，这样既省钱，又方便。我找到一个通美牌DC  2V的直流稳压电源，它输入AC220V/50Hz。  输  出DCl2V/500mA.

　　但没有DC4.5V和DC3V的输出，为此需要打摩一下，使之能为我所用。

　　该电源的核心器件是一块LM7812三端稳压电路，额定输出为DE12V/lA。  用LM7805稳压块。

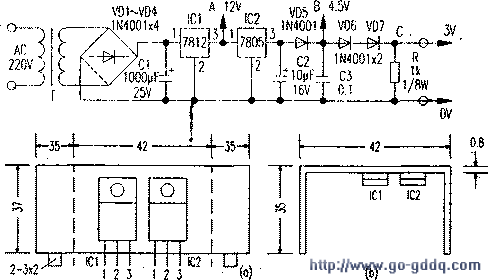

　　几只二极管、电阻、电容，外加几段导线。按上图原理改制，下图是安装示意图。上图中A点左镯I}为原电路A点右侧为新添部分。由于IC2输出为DCSV/1A，完全满足使携式半导体收音机的电流需求，但电压值与所需不符。为简便起见，用3只二极管VD5～VD7来降压，使B点输出DC4.5V，C点输出DC3V。C2为滤波电容器，C3可以除去高频干扰，加入电阻R的目的是防止负载开路时使C点电压升高而造成对外接3V收音机的冲击。经试用称心如意。制作过程中应注意两个问题：

　　一是增加的三端稳压器lC2尽量利用原机的散热器进行散热；二是各输出点应注意绝缘，防止碰接或短路。
