　　斯达康小灵通峰鸣器类型的振铃声小听不到，常常漏接电话，几乎不想用了。设法改进物以尽用。遂拆开手机测蜂鸣器阻值为15Ω，就试在蜂鸣器上并接一只16Ω扬声器，振铃声虽明显增大，但感觉不很理想。将蜂鸣器拆下再试，效果差不多。于是改用音乐芯片，接于手机电源，用蜂鸣信号触发，音乐声很令人满意，但测量音乐片工作电流竟达400mA，手机电池可经不起这样的耗电。

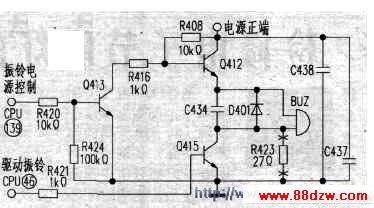

　　为此，多方寻找资料，终于从《电子报》2003年合订本下册《小灵通手机的原理与维修》一文中找到有关振铃的章节（振铃局部电路如上图所示）。电路很简洁，振铃电源由Q412控制，而振铃蜂鸣直接由Q415驱动，经分析完全可以用16Ω小扬声器代换15Ω蜂鸣器，但应将R423（27Ω1）电阻取消，否则不但增加耗电，更会在扬声器动圈音频电流上叠加一个恒定的直流分量，会影响音频发声效果（而原蜂鸣器则需要恒定的直流起增强励磁作用，有利于增强膜片振动发声）。

　　于是，按文中结构图将位于U201上方、Q415侧旁的R423贴片电阻焊下。然后直接从原蜂鸣器焊盘处，焊出两根细绝缘导线，经蜂鸣放音孔穿出，焊至外置直径32mm、厚4mm、16欧姆小扬声器（若购不到16Ω的，8Ω也行）。再将该扬声器用形状尺寸合适的黑色塑料罩壳，固定在手机背面，如下图所示。然后试对小灵通手机呼叫，手机振铃声响大增，即使揣于衣服口袋或提包中也能清晰地听闻到，再也不会漏接电话了。
