SKD套件板损坏，导致遥控按键全部失效，屏面有雪花点

文章摘要：凭经验把CPU、存储块、LA76810先后换了，可是故障没有半点改变。测CPU的电压，结果除17脚外全部都正常。17脚为场消隐输入，实测电压几乎为0V，与正常5V相差太远。测附图的V704电压：b极0.58V，c极0.05V，e极接地。这说明场消隐三极管处于饱和状态。它的b极正常为0.08V。测b极所接的R729，它的另一端电压有11V左右，比正常电压高了几倍，这电压是从场块AN5522⑤脚出来的。怎么有这么高电压呢？正常时只有1.7V左右，会不会是场块损坏？带着疑惑把场块拆下来（型号为AN5522）拿了一一块LA78040换上（AN5522与78040可以互换）。开机，意想不到久违的蓝屏来了

SKD套件板损坏，导致遥控按键全部失效，屏面有雪花点,标签：维修技巧,http://www.88dzw.com

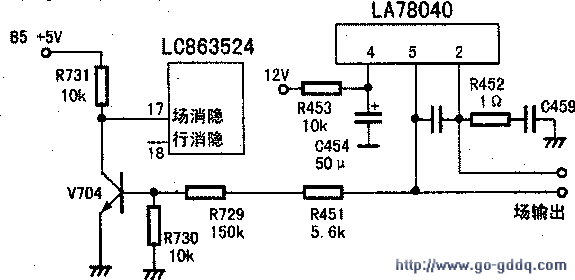

　　凭经验把CPU、存储块、LA76810先后换了，可是故障没有半点改变。测CPU的电压，结果除17脚外全部都正常。17脚为场消隐输入，实测电压几乎为0V，与正常5V相差太远。测附图的V704电压：b极0.58V，c极0.05V，e极接地。这说明场消隐三极管处于饱和状态。它的b极正常为0.08V。测b极所接的R729，它的另一端电压有11V左右，比正常电压高了几倍，这电压是从场块AN5522⑤脚出来的。怎么有这么高电压呢？正常时只有1.7V左右，会不会是场块损坏？带着疑惑把场块拆下来（型号为AN5522）拿了一一块LA78040换上（AN5522与78040可以互换）。开机，意想不到久违的蓝屏来了，遥控、面板按键也都起作用了。原来是场块内部软损坏，⑤脚与④脚几乎相通，使得场消隐没有，CPU没有工作，所以都失效了。后来有两个客户来电询问，故障现象是一样的。

　　我告诉他们先测场块⑤脚电压，如果是11V左右，换掉场块即可。后来证实说是场块坏。AN5522承受的电流没有LA78040大，它内部易软击穿。同行们在以后碰到SKD套件板类似的故障，可按此法检修，以免走弯路。
