乐华34英寸彩电出现行输出电路对地短路
[09-14 10:32:45] 来源:http://www.88dzw.com 维修经验技巧 阅读:8599次
文章摘要: 据故障分析行输出变压器若有问题,只能引起行输出管过流损坏,不会引起阻尼二极管损坏,故障可能是某只逆程电容漏电造成。检查下图的逆程电容C1、C2正常,S校正电容CS也正常。转而怀疑更换的两只阻尼二极管不合格,试更换两只正品阻尼二极管RGP8K(800~1500V,8A),谁知开机后又立刻击穿,说明另有故障原因。分析电路,引起阻尼二极管击穿的相关元件就只能是行偏转线圈了,怀疑行偏转线圈漏电或短路。看显像管外壁上有很多灰尘,增强了对判断的自信心。卸下偏转线圈,见行偏转线圈下半部有积尘,但不严重,观察其他部位没有发现有烧焦、掉漆、打火或短路的地方。刷掉灰尘上机,再次更换两只阻尼二极管,忐忑不安地开机

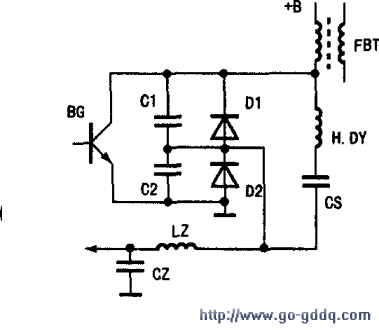

乐华34英寸彩电出现行输出电路对地短路,标签:维修技巧,http://www.88dzw.com据故障分析行输出变压器若有问题,只能引起行输出管过流损坏,不会引起阻尼二极管损坏,故障可能是某只逆程电容漏电造成。检查下图的逆程电容C1、C2正常,S校正电容CS也正常。
转而怀疑更换的两只阻尼二极管不合格,试更换两只正品阻尼二极管RGP8K(800~1500V,8A),谁知开机后又立刻击穿,说明另有故障原因。
分析电路,引起阻尼二极管击穿的相关元件就只能是行偏转线圈了,怀疑行偏转线圈漏电或短路。看显像管外壁上有很多灰尘,增强了对判断的自信心。
卸下偏转线圈,见行偏转线圈下半部有积尘,但不严重,观察其他部位没有发现有烧焦、掉漆、打火或短路的地方。刷掉灰尘上机,再次更换两只阻尼二极管,忐忑不安地开机,故障竟然消失了。反复几次开机,又考验约1小时后,放心地交用户使用。
小屏幕彩电遇到这种情况,故障现象只是行输出管过流发热,光栅异常,时间长了损坏行输出管,大屏幕彩电却击穿两只阻尼二极管,这个经验值得注意。
在卸偏转线圈时,发现固定偏转线圈的为内六角螺栓,为寻找2mm内六角扳手花费了很长时问。为适应新彩电这种情况,请维修同行们备用2mm内六角扳手。
