　　一、影响数码机图像质量的主要因素

   数码机图像质量受高压、曝光量和图像处理单元诸参数制约。高压包括充电电压、转印电压、分离电压（主要与卡纸有关）和显影偏压。充电电压过低（高）时，会导致复印件图像浅淡（深黑）。转印电压过低也会导致复印件图像浅淡。东芝数码机采用反转显影技术。显影偏压低（高）时，复印件图像饱满（清晰）。但若显影偏压过低（高），则会导致复印件深黑（浅淡）。显影辊与刮刀间隙设置不当会导致供粉异常，因而也会影响图像质量。

　　数码机曝光量可依图像模式（通常为文本/照片模式，可以选择文本模式或照片模式）和曝光方式（通常为自动浓度，可以选择手动浓度）分别调整，还可结合图像模式对曝光方式的亮暗范围做加强调整。

　　数码机曝光灯扫描原稿的光像由光电耦合器（CCD）读取，从亮到暗分成256级并转换成电信号，经放大和模/数转换成数字信号、经明暗修正调整CCD受光差异后的数字信号送至图像处理部分。

　　数码机的调整参数多，许多调整参数都与图像处理部分有关。但是范围校正和Gamma校正是影响图像质量的两个至关重要的参数。范围校正是用双滤波电路增强原稿的再现力。低通滤波电路用来去除图像干扰和电子噪声，平均目标像素和相邻像素信号值；高通滤波电路用来消除像素差异大的原稿中字符外形的模糊现象，扩大原稿密度的调整范围，结合手动密度调整可将某些报纸复印件的背景密度调至零。168-208-258和169-209-259等数码机系自动进行范围校正（无需在维修现场调整）。

　　Gamma校正系校正扫描的输入输出特性，使输入输出特性与复印模式（文本/照片、文本、照片）匹配。换言之，Gamma校正既可以优先考虑分辨率如文本数据，也可以优先考虑灰度再现如照片和图像。

　　二、高压调整方法

    1.充电电压调整

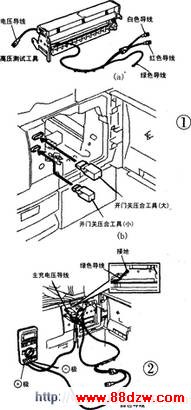

    使数码机主开关0FF，取出静电复印单元。装入高压测试工具并插上2个门开关压合工具（图1）。将绿色导线接地（金属框架）。l0MΩ以上输入电阻的数字表（+）极接主充电晕器，（一）极接白色导线（图2），置量程DC 1000V挡，用工具接通门开关。

　　同时按住数字键O和5使数码机主开关0N。用数字键输入代码210，按START键或SET键；用ZOOM的∧/∨键调整充电电压值或用数字键直接输入调整值。168和169数码机的测量值为-637V±5V，208、258、209、259等数码机的测量值为-674V±5V。按START键或SET键，使主开关OFF/0N后数码机恢复正常状态。

　　2.转印电压调整

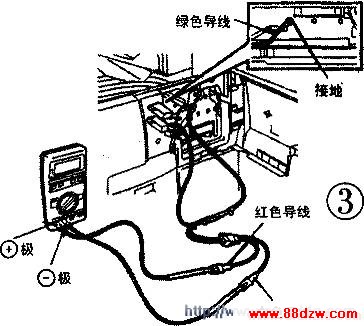

   转印电压调整包括转印电压中心值调整和针对厚纸复印的高输出调整，过程同充电电压调整，但此时数字表（+）极接红色导线（见图3），量程置DC 2V挡。代码22l和220分别对应中心值和高输出调整。168和169数码机的中心值为1098 mV±146mV，208、258、209、259等数码机为1179 mV±193mV，高输出的值均为1372mV±191mV。

　　3.显影偏压调整

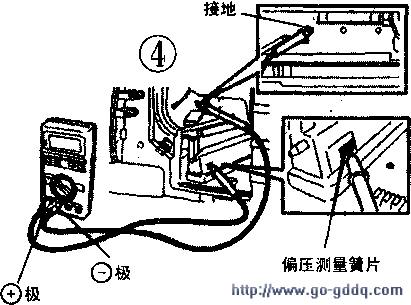

   调整显影偏压不必取出静电复印单元，也不必安装高压测量工具。参见图4，将数字表（+）极接机器的偏压测量簧片，（-）极接地（金属框架）。数字表量程置DC 1000V挡，使用代码205，调整过程也同充电电压调整。168、169、208、258等数码机的测量值为-430±5V，209和259数码机的测量值为-460V±5V。
