　　VCD机使用时间稍长，容易出现托盘进出正常，激光头聚焦动作正常，但放入碟片后主轴不转的故障。有的机子主轴能转，但读不出TOC（目录），屏显“NODISC”。这种故障是激光头脏污或老化造成，如果通过清洗激光头和微调激光功率仍不能恢复正常，就需要更换新激光头。能不能不更换新激光头，而通过改动某些电路参数，来使激光头“焕发青春”，延长激光头使用寿命呢？下面通过一检修实例来验证这一方法的可行性。

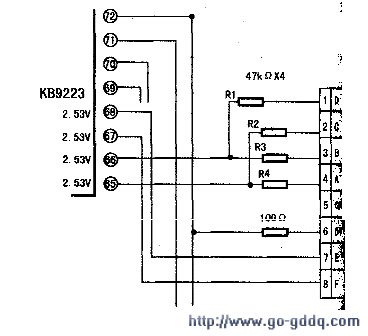

　　VCD-2173型机主板采用三星SEC-888机心，RF信号处理采用KB9223、DSP芯片采用：KS9284。激光头采用三星SOH-AAU，见图1。

　　此机进出仓正常，有聚焦动作，有激光射出，但主轴不转屏显“NODISC”。

　　分析检修：在播放状态时，测得KB9223的65、66脚电压偏低为2.46V（正常2.53V），分析激光头老化。信号输出减弱。试在图中R1～R4两端分别并联一支56kΩ电阻，以增大激光头信号输出幅度。通电试机，读碟正常，能够正常播放，维修成功。
