　　《电子报》2008年第7期第10版《一种电视机与机顶盒电源开关联动方法》一文。涉及科技含量高、技术性强，动手后可掌控一些制作技能，学到一些电子技术知识。但笔者认为，作为一种“开关”，用不着如此复杂的电路，我有两个办法介绍给大家，看看是否行得通。

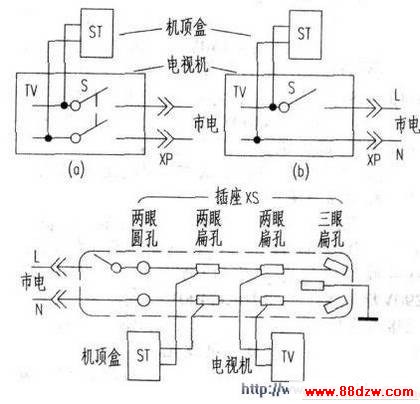

　　1.直接并联法即机顶盒的电源进线与电视机的电源进线并联在一起。经一个电源开关接至市电，由同一个开关调控两台设备的启，停。如机顶盒与电视机相隔一定距离，则要把机顶盒的电源线加长，经电视机后盖处进入电视机内。把该线焊牢在电视机的电源开关上（图1a、b）。这样就能使电视机与机顶盒的电源同时接通，断开了。

　　而不管你的机顶盒是放置在何处，甚至在衣柜／书厨的项上也无妨。上图中s为电视机的电源开关，上图a为双刀双掷，可以与市电完全隔离：图1b中的S为单刀单掷，L端应接市电的火线，N端接零线，以保用电安全。

　　2.接线板法笔者手边正好有一个塑料接线板，板上注明容量为10A/250V，自带开关，有一个三眼插座，三个两眼插座（其中一个圆孔状，供插芯圆柱形的单相插头用），可以同时为四台家电供电，当然要注意容量不要超过250×10VA。并要留有余量，详见下图。

    注意两点：（1）开关S的I端要接市电火线，切断电源时，就与市电隔绝了。达到安全用电；（2）一定要重视总负荷量不得超载。

　　有条件者可将其换成5A/250V的双刀掷开关。以提高用电的安全性。

　　第二方案笔者自2007年5月10日装上机顶盒使用至今，未有故障，不但免除了要分别启／停机顶盒与电视机的麻烦，而且杜绝了“待机耗能”的弊端，也算是为节能出点力。本文谈不上技术、技巧，只是因陋就简，做到够用、好用。不枉花精力和财力，这也算是本文的目的吧！
