　　目前，因显像管损坏而报废的彩电很多，有大量开关稳压电源闲置。其中A3机芯的开关稳压电源（以下简称A3电源）次级输出电压种类多，而且该种电源可以空载，拆毁或扔掉实在可惜。笔者把几台已报废的21英寸电视机的A3电源从主板上锯下来，让它们重新上岗。具体应用如下：

　　1.用它做维修电源。使用维修电源可以帮助我们判断故障是否由电源引起，如屡烧行输出管以及屡烧场输出块等等。至于其他好处这里就不细说了。

　　2.用A3电源替换无法修复的电源，让已经瘫痪的彩电再潇洒“亮”一回。

　　3.用A3电源替换串联型开关稳压电源，使热底板变成冷底板，给加装AV功能带来极大方便，维修时更安全。

　　注意，在使用前必须确认A3电源工作正常。

　　接下来重点介绍用A3电源给电烙铁供电的方法。有些地方的市电电压不稳定，白天可达250V，而晚上用电高峰时降到180V，甚至更低。所以白天使用电烙铁时，电烙铁超负荷工作，使烙铁头、烙铁芯的寿命缩短；晚上使用电烙铁时，因电压低导致温度不够，焊接元件非常困难，焊接质量很难保证。如果用A3电源给电烙铁供电（直流220V），由于该电压非常稳定，既可以保护电烙铁，又可以保证焊接质量。同时，因为A3电源是隔离电源，能保证人身安全，真是三全其美。其改装方法如下：

　　将一台报废的美乐牌M2182型彩电主板取出，用假负载做实验，确认该A3电源工作完全正常；然后将电源部分整体锯下来，如上图所示，注意不要损坏电源部分。

　　第1步：将开关变压器T511（13）脚的VD554、C553拆掉，将（14）脚的VD555、C555拆掉，将（8）脚与电路板的铜箔分离，将V551、R564拆掉，最后将（11）脚与电路板上的铜箔分离。

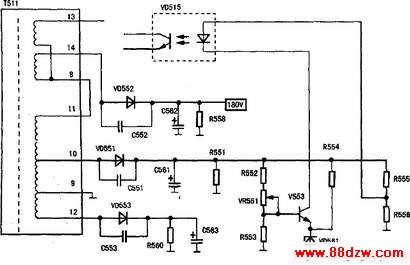

　　第2步：用导线将T511的（8）脚与（）11脚连接，再用导线将T511的（14）脚与VD552的正极连接，见下图，将C562换成47μF/300V的电容。

　　第3步：检查无误后通电试机，此时C562两端的直流电压为200V，调节VR551，使C562两端电压升到225V即可，因为此时没接负载，接上负载后225V就会变为220V。

　　第4步：找一个电源插座，两根导线，把C562两端与插座两端用导线连接，并且在插座上标出正负极，最后把电源板固定到一个通风良好的木盒子里。

　　这样，电烙铁用的220V直流稳压电源就做成了。

　　说明一点：T511（12）脚的VD553、C553、R560、C563看上去没有用，多余。其实不然，它们的存在有利电源的空截，所以必须保留，不能拆除。

　　使用该220V直流电源应注意两点：1、负载的功率不能超过40W（最好在30W以上）；2、因为是直流电压，所以不能给感抗性质和容抗性质的负载电。

　　还可以利用插座里的220V直流电压，测量200V以下任意一个稳压二极管的稳压值（击穿电压），如击穿电压在140V左右的R2M的具体数值便能测出。当然也可以测量双向触发二极管（如DB3）的转折电压，以及两个方向转折电压是否对称。测稳压二极管的电路连接见右图。用一个电源插头、两根导线、一只20kΩ／3W电阻，配合万用表使用。只要把插头插入220V直流插座即可（注意极性不能搞错）。

　　如用该插座给25W／220V灯泡供电，则这只灯泡亮度始终如一，不会因市电波动而忽明忽暗。

　　有人说到商店里买一个交流稳压器就行了。何必为一只电烙铁而兴师动众呢？缘由有三：1.用A3电源是变废为宝，不用花钱；2.因A3电源属并联型开关稳压电源，对人较安全。一旦负载短路，直流220V将无输出，不会引起火灾；3.电源的稳压范围较宽，笔者曾做过试验，用调压器把交流市电的电压调低到150V后，给该稳压电源供电，其直流输出仍为220V，此时的负载为一只20W/220V电烙铁。
