单桐桥式整流电路是一种用途极为广泛的电路。也是中职教材《电子技术基础》中的重点内容。笔者长期从事该门学科教学。

  发现许多中职学生在学习该部分知识时感到画图很难。不易学懒。在此笔者介绍一种简单易学的画图方法,供大家参考。

  通常情况下,把每支二极管所在的那条支路叫臂,这样桥式整流电路共有四个臂。

  1.画图方法(口诀)

  相对两臂朝向一致(二极管),一正一负(相连)接交流,两正(相连)为直流电的负,两负(相连)为直流电的正。

  具体说明如下:

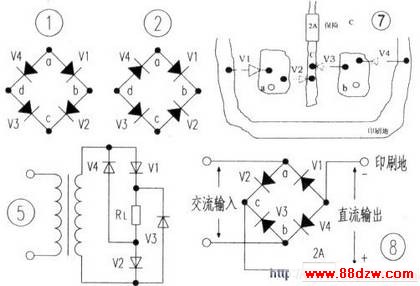

  (1)ab、cd、bc、ad为四臂。

  (2)ab与cd、ad与be为相对的两个臂,且V1与V3、V2与v4二极管(正或负极)朝向一致。

  (3)图1中的d点是V4的负极与v3正极相连的点。b点是V2的正极与V1负极相连的点。

  这两点接交流电。图2中的a点是V4的负极与V1正极相连的点,c点是V3的负极与V2正极相连的点,这两点接交流电(一正一负接交流)。

  (4)图1中V4的正极与V1正极相连的a点为直流电的负极;图2中V4的正极与v3正极相连的d点为直流电的负极(两正为直流电的负)。

  (5)图1中V3的负极与V2负极相连的c点为直流电的正极;图2中v1的负极与v2负极相连的b点为直流电的正极(两负为直流电的正)。

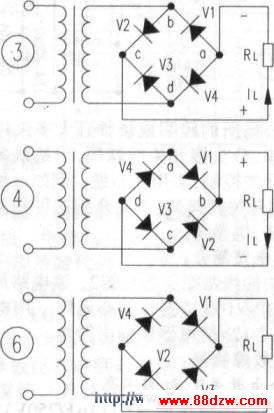

  这样上述两图的完整电路如图3、图4所示。

  2.应用例

  1:判别图5为伺种形式的整流电路图

  解:根据上述口诀该电路的等效图为图6,可见它是单相桥式整流电路。

  例2:图7为彩虹电视电路板电源部分电路图,试根据此印刷图画出电路图

  解:根据上述口诀绘出电路图如图8所不。
