AV-K68型废旧功放的成功修复
[09-14 10:43:24] 来源:http://www.88dzw.com 维修经验技巧 阅读:8817次
文章摘要:测量该功放板上的8只功放管K725有2只损坏。所幸功放板主声道电路设计紧凑合理。于是决定利用身边现有器材修好该功放。原机电路如上图,修改后电路如下图(根据实际电路绘制)。首先选择一只用废旧变压器绕制的500VA EI型变压器,输出交流28Vx28V、4V两组。 用两只10000μF/63V电解电容和两只CBB O.1μF/63V电容装在原机滤波电容位置。耦合电容换用4.7μF/16V钽电容。用4.5V稳压管代替恒流管偏置lN4007。短接差分对管射极10kΩ电阻。将差分管3.3kΩ电阻改为4.7kΩ,恒流管射极电阻串接一只330&Omeg

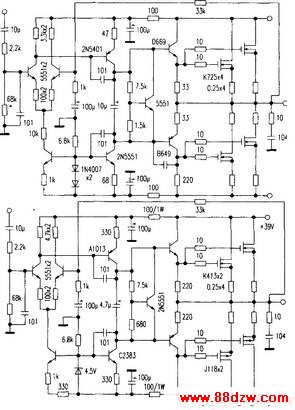

AV-K68型废旧功放的成功修复,标签:维修技巧,http://www.88dzw.com测量该功放板上的8只功放管K725有2只损坏。所幸功放板主声道电路设计紧凑合理。于是决定利用身边现有器材修好该功放。原机电路如上图,修改后电路如下图(根据实际电路绘制)。
首先选择一只用废旧变压器绕制的500VA EI型变压器,输出交流28Vx28V、4V两组。 用两只10000μF/63V电解电容和两只CBB O.1μF/63V电容装在原机滤波电容位置。
耦合电容换用4.7μF/16V钽电容。用4.5V稳压管代替恒流管偏置lN4007。短接差分对管射极10kΩ电阻。将差分管3.3kΩ电阻改为4.7kΩ,恒流管射极电阻串接一只330Ω电阻。电压放大管用C2383/A1013配对后代替原电压放大管。
射极电阻用2只330Ω电阻代替,用一只4.7μF/50V钽电容替换电压管集电极IOIμF/50V电容。
将偏置管下拉电阻1.5kΩ改为680Ω。去掉推动管B649 b、c极间电容。短接B649集电极220Ω电阻,将射极33Ω电阻改为220Ω。
功放管用K413/J118场效应管作互补代替原机准互补用的K725。
装好K413,无需改动位置。装上J118将b极焊好。将集电极连线割断。用导线把集电极连在电源负端。焊开射极电阻负端用导线连在割开后的集电极另一端。
整机电路焊好无误后测各极静态工作电流为:输入级3mA,电压级12mA。推动纫18mA,输出级70mA.工作在甲乙类状态。
中点电压lOmV以下。去掉前级板不用。全初改为后级功放使用。
该功放实际试听人声厚实有磁性,高频纤细,低频松而不散,收聚力很好,不负我对它的付出。
