　　一、枕形校正电路的特点
　　
　　形校正电路实际为一线性良好、工作稳定且工作状态可以调整的一个功率放大器。其主要作用有两个：一是向负载输出稳定的直流工作电压，且输出直流工作电压值可以调整(调整输出直流电压值就是调整行幅的大小)；二是先对场信号进行波形变换及功率放大，然后调制流过行偏转线圈中的行锯齿波电流以抵消或补偿CRT的自然失真现象，其补偿量的大小可以调节。

　　二、枕形校正电路损坏后出现的故障现象
　　
　　1．行幅缩小但不失真(图像线性良好)；
　　
　　2．行幅扩大但不失真(图像线性良好)；
　　
　　3．行幅缩小且失真(图像线性失真)；
　　
　　4．行幅扩大且失真(图像线性失真)。

　　前两种故障现象说明场校正信号可以顺利通过全部电路进行不失真的放大，只不过该电路输出的直流电压的高低发生了变化(过高或过低)，造成行幅过宽或过窄；后两种故障现象产生的原因有两点：一是场校正信号无法顺利通过全部电路进行放大，整个校正电路的直流输出存在开路或短路性故障，致使场校正信号被阻断，无法将校正信号传输给负载电路从而出现枕形失真；二是枕形校正电路输出的直流电压过高或过低，同时场校正信号未送到该电路中。

　　三、枕形校正电路的检修技巧
　　

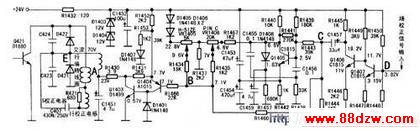

　　要想高效快速地检修枕形校正电路，首先应该知道该电路的各个关键检测点，如图所示。

　　A点：该点是电路的负载直流输出点。此点在电路正常工作时电压值为23V。A点电压的高低将直接影响图像的行幅大小即图像幅度的宽窄。

　　B点：因为该点在整个电路的中间位置，在检修时可将该点与地短接，快速区分出故障与部位在枕形校正电路的前半段还是在后半段。这样可大大提高检修速度与效率。

　　C点：通过对此点电位的改变可快速判断出枕形校正电路后半段的正常与否，从而达到对电路的快速检修的目的。

　　D点：将此点与地短路可快速判断c、D点之间电路是否通畅。

　　E点：对此点电位(指交流电压)的监测，可排除因行输出电路个别元件短路，致使输出的校正直流电压消失而造成行幅过宽且带枕形失真的故障原因。
