电子镇流器易损配件的检修方法
[09-14 10:45:25] 来源:http://www.88dzw.com 维修经验技巧 阅读:8796次
文章摘要:电子镇流器常见电路如附图所示。其易损件大致为:1.保险FU:有的产品用保险管,有的用1~2Ω电阻。普遍为印制敷铜细线。若FU烧毁,须查明原因并修好后再恢复FU。2.高压滤波电容Cl:有的线路采用两个250V的电容串联代替C1(此时需各并一只电阻来均压和泄放电荷)。C1常见为电解质干涸,使光管难以启动或时亮时灭。3.启动电阻R1:正常时A-H端有300V电压,断路时H-B端无电压,当用万用表测A-H电压时能激发光管亮。但关灯后再开灯又不能亮。4.功率管VTI、VT2:多数因线路其他故障而烧毁,必须先查排电路故障后才能用特性相同的更换。20W以上的须加良好的散热器。5.R3、R4:这两

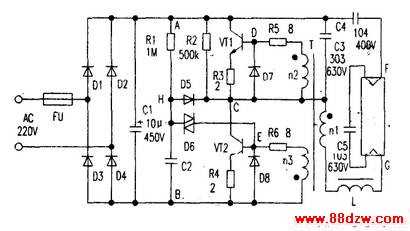

电子镇流器易损配件的检修方法,标签:维修技巧,http://www.88dzw.com电子镇流器常见电路如附图所示。其易损件大致为:
1.保险FU:有的产品用保险管,有的用1~2Ω电阻。普遍为印制敷铜细线。若FU烧毁,须查明原因并修好后再恢复FU。
2.高压滤波电容Cl:有的线路采用两个250V的电容串联代替C1(此时需各并一只电阻来均压和泄放电荷)。C1常见为电解质干涸,使光管难以启动或时亮时灭。
3.启动电阻R1:正常时A-H端有300V电压,断路时H-B端无电压,当用万用表测A-H电压时能激发光管亮。但关灯后再开灯又不能亮。
4.功率管VTI、VT2:多数因线路其他故障而烧毁,必须先查排电路故障后才能用特性相同的更换。20W以上的须加良好的散热器。
5.R3、R4:这两只电阻为偏置限流电阻,起保护VTl、VT2作用,其功率不能太小;也不能太大,必须以VT1、VT2正常工作时的电流取值。
6.触发管D6:D6断路时,VT2无偏压,不能起振,光管不亮;若D6击穿短路,VT2易损坏。判断D6是否完好,可在通电后(不接光管)测量H-E端,若有24V~30V电压,则D6正常。
7.隅直电容器C4:C4失容或断路时光管不亮;短路时光管难启动,即使能亮亮度也很低,且闪烁不定。该电容器应能耐压400V以上。
8.谐振电容C5:因谐振电压较高,所以C5是最常见的易损件。其断路时光管不亮,短路时光管两端发红但不启辉。损坏后必须用630V以上相同容量电容器更换。
9.电感线圈L:L的电感量决定光管电流,因此线圈圈数和上下磁心间隙都很关键,若上下磁芯直接相碰无磁隙,则易导致磁饱和,使功率管电流急剧上升而烧毁。L线圈断路则光管不亮。
