　　1.了解数字电路和模拟电路的异同，掌握摇控制信号系统的特点。

　　CPU输出的控制信号大致可分为两种：一种是幅度不高的高、低电平信号，它用于控制电路的判断和工作状态；另一种是连续的直流电平，用于控制模拟量。因此在信号变化明显的部位可用普通万用表进行测量，对于变化不明显的部位可改用数字万用表进行测量，实在无法测量的部位可通过按动功能按键了解其工作状态。

　　2.分清故障部位，找准故障点首先判断是系统功能失效还是局部功能失效。如果整体功能失效，应先区分故障在CPU还是在遥控信号产生电路，常用的检修方法是：按动电视机各键看是否起作用，若本机键位和遥控器键位都不起作用，一般为CPU异常。检查时应先检测+5v电源，再检测CPU各引脚电压及按键时电平变化情况。如果本机键位起作用而遥控不起作用，则可能是遥控发射器或接收器不良。若遥控器局部功能正常，则可能是CPU接口电路或被控电路异常，可根据电路原理分析检修。

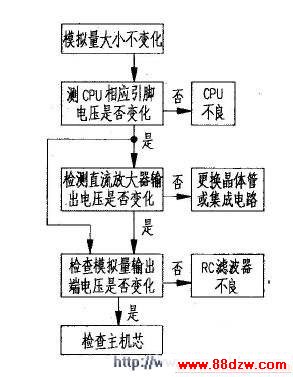

　　3.灵活运用模拟检修逻辑流程图在彩电CPU遥控系统中，各模拟量的控制电压由CPU内D/A转换器产生，若这部分电路出现异常，则表现为模拟量不可调或调节范围不够。模拟量控制电路的检修流程如图所示。

　　4.对疑难故障的检修思路（1）沿控制信号流程，从遥控发射器→红外接收器→进入CPU的引脚→对应控制信号输出→进入接口电路→受控电路是否改变增益、衰减、相位或频率，险查信号通路的通/断。

　　（2）检查CPU正常工作电压测CPU供电端电压，可用万用表测量。正常值应为+5V（4.8V～5.2V可视为正常），若测得该端电压偏离太多，则应重点检查与该端相关的供电稳压电路，并可通过测量在路电阻来判断CPU内部是否良好。

　　测CPU时钟振荡端电压，可采用示波器测量。正常时，两端的振荡波形为正弦波，幅度为2～4VP_P，振荡频率视外接振荡器元件而定（一般为4MHz或10MHz），若测得波形模糊不清或无波形，便判定时钟电路异常，其原因多为晶振或陶瓷滤波器漏电损坏引起，若无示波器时，最好用替代法逐一替代检查，当然也可用万用表测直流电压作大体上判断（万用表内阻宜高），OSC输入端电压的正常值约2.4V，OSC输出阻抗端电压正常值约为1.6V，否则应更换晶振元件。更换后若该端电压仍不正常，且关机后测得的正反向电阻值明显异常时，则应更换CPU。

　　测CPU复位端电压。当该脚为低电平时，CPU不工作，所有输出端复零，当该脚下为高电平（5.0V）时，CPU工作，从初始状态开始执行程序，由于真正起复位作用的仅为开机瞬间产生的从0V升至5V，有约0.7ms短暂的延时过程，说明复位电路正常，且需在时钟振荡同步电路作用下完成，所以时钟振荡电路不良也不能复位。用万用表检测CPU1复位信号较为困难，用示波器也只能看到逻辑电平的跳变而无法测出复位电平高低的持续时间，所以一般对复位端的判断可用替代法来间接判断。

　　测CPU字符显示输出端电压，这是遥控系统经常发生故障部位之。字符显示电路由字符振荡器、行同步脉冲输入、场同步脉冲输入以及红、绿、蓝字符显示等电路组成。当字符显示不正常时，应检查字符显示各电路工作电压，例如，通过测量字符振荡电路直流电压，可判断其字符振荡电路工作是否正常。若将彩电选台选在预置状态，正常时字符振荡端电压应为2.4V左右；若将选台选在正常收看位置，字符振荡电路应停止工作，其直流电压应在5V左右，该电压变化正常，说明字符振荡电路工作正常，反之亦然。又如，字符脉冲信号输出端有3个，分别是红、绿、蓝，用万用表低量程电压挡，测量其中一个的直流电压，便可大致判断该端是否有字符脉冲信号输出。该直流电压值与输出的字符数量有关，字符越多，直流电压越高。再如，测CPU行、场逆程脉冲输入端电压，正常时，行逆程脉冲信号输入端直流电压为4V左右；用示波器观察到正常时为5Vp-P左右，频率为场频（50Hz或60Hz）的脉冲波形。

　　测CPU模拟量控制电压，它由色调控制、色饱和度控制、对比度控制、亮度控制及音量控制等电路组成，当检测CPU各功能的控制电压异常时，便可判断模拟量控制电路发生故障。

　　测CPU自动调谐电路电压。它由调谐电压输出、频段选择输出、AFT输入、AFT控制输出和复合同步脉冲输入等组成。自动调谐电路发生故障时，只要一一检查CPU各功能端正电压，便能迅速找到故障所在。

　　测CPU各控制输出电路电压，它由TV/AV转换控制制式控制、无信号静噪、蓝屏控制等电路组成。该电路发生故障时，检查相关功能端控制电压，便可找出故障。
