　　引起彩电不定时关机故障多为元件接触不良、热性能不良造成，维修时应多采用敲击法、冷热法，故障部位不明显时还可采用代换法。对TCL王牌彩电而言，不定时自动关机具有一定规律性，其原因可总结为12种。

　　1.行振荡供电电压低
　　
　　多为供电电感开路或变值，其故障现象为机器不定时进入待机状态。如东芝超级单芯片TMPA8829、TMPA8803的（17）脚外接电感变质造成行供电电压低，飞利浦超级单芯片TDA9370、TDA9373、TDA8370的（39）脚电感内部接触不良也会造成不定时自动关机。

　　AT21231、AT21288等机器中出现热机自动关机的原因是向行振荡供电的Q206（C1815）性能不良，如下图所示。

　　2.X射线保护电路引起自动关机
　　
　　故障现象为开机后很快关机或不定时关机，此时测X射线保护脚的电压高于3V，多为外接大电阻阻值变质，维修时可直接将该脚短路到地。这种故障在STV6888、TDA9116等行场小信号处理IC的HID高清系列机器中比较常见（N21，超级芯片TMPA8809、数字处理块PW1225、RGB处理块KA2500，代表产品有HID29206P；N22,代表产品有HID25181H、HID29206H等，主要lC有TMPA8809、行场振荡块TDA9116、数字板采用PW1225和AD9883、KA2500等IC；MV22/MV23，代表产品有HID29276、HID29189等，主要IC有行场振荡块STV6888、数字处理块SVP-EX11、控制系统具有FLASH块的M30620SPGP、RGB处理块STV9211等机芯等）。

　　3.12V形成电路电压低
　　

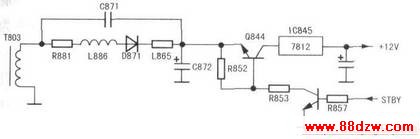

　　在HID高清系列机器，如MV22/23、MS21,12V形成电路后接多路负载，有8V、5v稳压电路，分别向行场小信号供电和数字板供电。若12V出现不稳或带载能力弱也可引起自动关机。采用KA5Q1265厚膜电源中，Q844用S8550为调整管，如下图所示，因其功率小，损坏的概率比较高，建议用A1688代用。

　　4.场反馈脉冲丢失或波形畸变引起自动关机
　　
　　现在很多机芯采用场保护电路，当场输出电路出现故障时实现保护性关机。但是场保护电路本身容易出现故障，造成场脉冲丢失而关机，如N22机芯行场振荡TDA9116（25）脚外接R327变值、场逆程脉冲通道中的Q301损坏或开机高压启动就立即关机。

　　5.给数字板供电的5V电压异常
　　
　　给数字板供电的5V电压异常，MS21（代表产品有HID25181、HID29181等，主要元件有电源块KA5Q1265、模拟信号处理及ADC转换采用TDA12063、数字处理块MST5C16、视频信号后端处理块TDA9332）、MS25、MV22/23机芯中向数字板供电的5Vd电压过高、过低，都会出现开机就立即关机或不定时关机现象。

www.88dzw.com

　　6.ABL电路开路
　　
　　在MS21、MV23机芯中，ABL电路开路（如R419开路）会引起自动关机，如下图所示，故障多见于靠近场输出IC附近的线路板易断裂，造成ABL反馈回路中断，当画面亮暗变化非常大时易引起自动关机。

　　7.OM8380性能不良
　　
　　MS21、MS25机芯中，数字板视频处理IC采用OM8380，因其性能不良都易引起自动关机。

　　8.采用TDA16846做电源处理
　　
　　在这种情况下，如果由于市电波动较大引起不定时关机，将其第（10）脚对地短接即可；如果市电很稳定，检查电源启动电阻，易出现热机性能不良而自动关机。HID高清系列机器中二极管D803、D804采用1N4148，将其换为FR104。
