=0.01x=0.25
在图3的中部区间内。

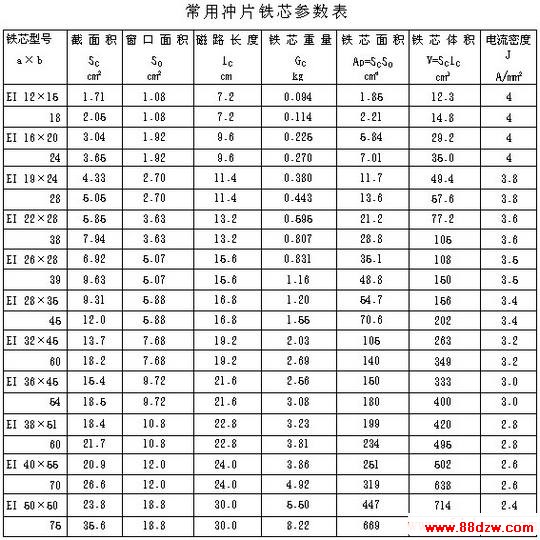

2.按表1选择铁芯，并计算选择EI26×28，铁芯体积V=108代入下式:

然后在图3的纵座标上，找到23×，并找到对应的H值为40。

3.计算线圈匝数
因为H==40
所以N==125圈
4.计算导线直径d
=1.35 mm
按线规表选择 QE-1.32 漆包线。
5.表一中所列的铁芯系列，是变压器厂常用的规格，一般都配有塑料骨架，本例中QE-1.32漆包线绕125圈，正好能绕在EI-26×28的骨架上，线圈厚度为10mm。
6.平均匝长lo
lo=2×(29+31)+10π=151 mm
7.导线总长L
L=Nlo=125×0.151=18.9m
8.直流电阻R20℃

9.电压降Ur
Ur=I
