=5×0.242=1.21V
　　此电压降Ur接近并小于预定值1.5V，比较合适。如果计算Ur值大于预定值。则应重选大一号的铁芯。减少圈数，增大导线直径。如果客户对Ur未提出要求。也应以表一提供的电流密度J计算导线直径，若设计时J取得偏高，则导线偏细，线包温升就会偏高。
10.空气隙lg

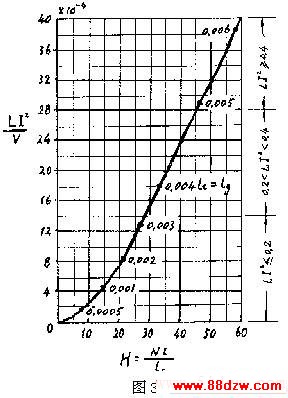

　　在图3的曲线上，本例计算正好在两个点0.004~0.005之间，可取0.0045=lg，由于EI型铁芯磁路中要遇到两个空气隙，所以计算空气隙时应除以2lg==0.35mm
　　即在装配铁芯时，在EI型铁芯之间垫以0.35mm厚的绝缘纸板，由于铁芯材质不同，导磁率也有高低，在测试时，可调整空气隙的大小，以达到需要的电感量。

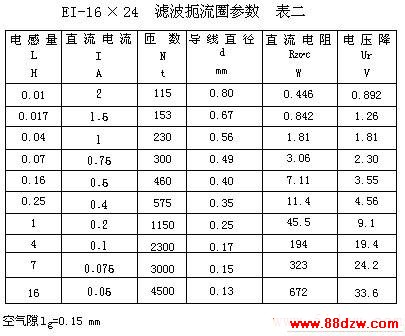

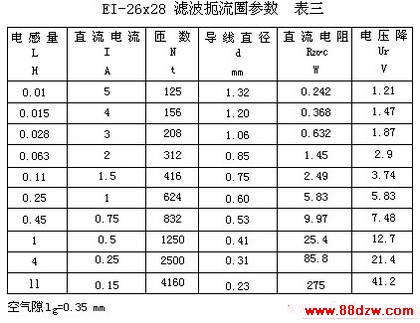

现将EI16×24铁芯滤波扼流圈参数列于表二、EI26×28铁芯滤波扼流圈参数列于表三中，供设计时参考。
