详解Multisim 10仿真实验步骤

文章摘要：接着在“Group”中选择“Misc”,在“CRYSTAL”中选择“HC-49/U_25MHz”的晶振，放置在图纸上。6、按照图9所示，连接好单片机的外围电路图并点击File中的Save：7、保存好以后，在左侧的“Design Toolbox”中左键单击“Circuit1”前面的“+”号，然后一直点击“+”号，一直找到“main.asm”，双击该文件，在原图纸栏出现了编程界面，然后在该界面中输入以下程序： 8、程序：$MOD51 ; This includes 8051 definitions for the metalink assemblerORG 0000HCLR P3.0；LCD

详解Multisim 10仿真实验步骤,标签：单片机开发,单片机原理,http://www.88dzw.com
接着在“Group”中选择“Misc”,在“CRYSTAL”中选择“HC-49/U_25MHz”的晶振，放置在图纸上。
6、按照图9所示，连接好单片机的外围电路图并点击File中的Save：
7、保存好以后，在左侧的“Design Toolbox”中左键单击“Circuit1”前面的“+”号，然后一直点击“+”号，一直找到“main.asm”，双击该文件，在原图纸栏出现了编程界面，然后在该界面中输入以下程序：
    8、程序：
$MOD51 ; This includes 8051 definitions for the metalink assembler
ORG 0000H
CLR P3.0；LCD初始化
SETB P3.1
MOV P1,#03H
CLR P3.1
SETB P3.1
MOV P1,#0CH
CLR P3.1
SETB P3.1
MOV P1,#06H
CLR P3.1

SETB P3.0；对LCD写数据
SETB P3.1
MOV P1,#30H
CLR P3.1
SETB P3.1
MOV P1,#31H
CLR P3.1
SETB P3.1
MOV P1,#32H
CLR P3.1
SETB P3.1
MOV P1,#33H
CLR P3.1

CLR P3.0；LCD清屏
SETB P3.1
MOV P1,#01H
CLR P3.1
SETB P3.0

SETB P3.1；第二次对LCD写数据
MOV P1,#34H
CLR P3.1
SETB P3.1
MOV P1,#35H
CLR P3.1
SETB P3.1
MOV P1,#36H
CLR P3.1
SETB P3.1
MOV P1,#37H
CLR P3.1

SETB P3.1
MOV P1,#38H
CLR P3.1
SETB P3.1
MOV P1,#39H
CLR P3.1
SETB P3.1
MOV P1,#41H
CLR P3.1
SJMP $
END
    9、程序输入完成后，再用鼠标右键点击右边的“Design Toolbox”中的“main.asm”文件，点击出现的菜单中的“Build”。在最下方的窗口中提示0错误和0警告以后，即可点击“Design Toolbox”中的“Circuit1”,然后点击工具栏中的开关按钮“Run”,在弹出的对话框中点击“YES”，程序就开始执行，LCD开始显示。

四、实验报告与思考题
详细描述实验的过程，如实纪录本实验中间步骤和最终结果，还应纪录实验过程中的不正常现象以及解决办法。

www.88dzw.com
图五

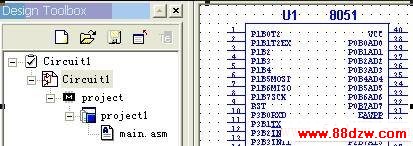

在第二步中要选择的是：在“Programming language”中选择“ Assembly”，表示用汇编语言编写，如果选择“C”则表示用用C语言编写。点击“Finish”,完成了对单片机的设置。那么在软件界面左边的“Design Toolbox”中会出现新的文件，如下图（图六）所示：

 图六

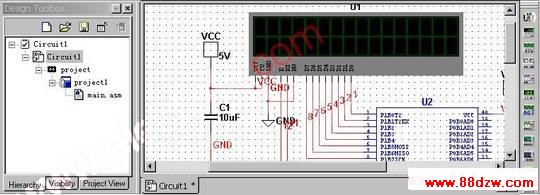

点击Circuit1项目窗口即显示电路窗口（图七）：

图七

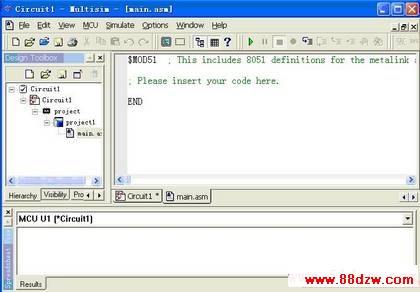

点击main.asm，项目窗口中就显示编程窗口（图八）：

图八

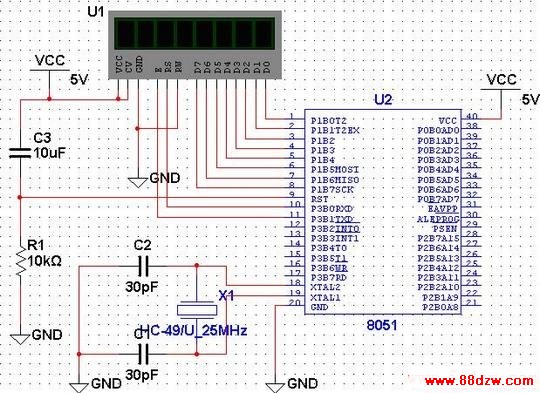

回到电路窗口，按照下图选择元器件，并且按照下图（图九）将电路连接好：

图九
连好电路图以后，点击main.asm来到编程窗口（图十）进行程序的编写：
