摘要:首先介绍了TEA1520系列在简易型开关电源、精密开关电源中的应用电路,然后介绍了其设计要点。

关键词:简易型开关电源;精密开关电源;设计;退磁

Application Circuits and Design Main Points of

TEA1520 Family Single-chip Switching Power Supply

SHA Zhan-you, MA Hong-tao, WANG Yan-peng

Abstract:TEA1520 series application circuits in simple switching power supply and precise switching power supply are introduced at first,then the main points in their designs are introduced.

Keywords:Simple switching power supply; Precise switching power supply; Design; Demagnetization

1  简易型开关电源

    由TEA1520系列构成的简易型开关电源电路如图1所示。

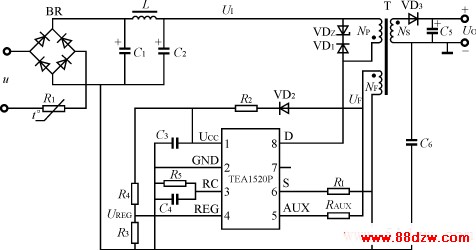

图1由TEA1520系列构成简易型开关电源的电路

    为防止刚上电时输入滤波电容的充电电流过大,在交流电源输入端串联了一只负温度系数的热敏电阻R1(NTC)。BR为整流桥。由C1、L和C2构成π型滤波器。交流电源电压u经过整流滤波后获得直流高压UI,给高频变压器一次侧供电。由VDZ和VD1构成的钳位保护电路,可将漏感产生的尖峰电压衰减到安全范围内,避免损坏芯片。二次绕组电压通过VD3、C5整流滤波后,获得输出电压UO。反馈绕组电压UF分成两路:第一路经过VD2、R2、C3整流滤波后,给TEA1520提供电源电压UCC,再经过R3、R4分压后得到反馈电压UREG,加至TEA1520的脚4;另一路则通过退磁电阻RAUX接脚5。R5和C4分别为振荡电阻、振荡电容。RI是过流检测电阻,利用过流保护电路可限制漏极电流不超过极限值。C6为安全电容。

2  精密开关电源

    由TEA1522T构成的3W精密开关电源电路如图2所示。当配80~276V交流电源时,最大输出功率可达7W。与图1所示电路相比主要有以下区别:

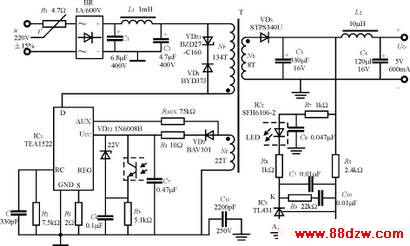

图2  由TEA1522T构成的3W精密开关电源电路

    1)电路中增加了由可调式并联稳压器(TL431)和光耦合器(SFH6106-2)组成的光耦反馈式电路;

    2)输出级采用两级滤波器,第一级滤波器由C3构成,第二级滤波器由L2、C4构成,亦称后置滤波器,可进一步滤除纹波电压;

    3)在UCC-REG端之间并联一只反向击穿电压为22V的1N6008B型稳压管,一旦UCC>22V,可起到钳位保护作用。

    一次侧的钳位保护电路由VDZ1和VD1所组成。其中,VDZ1为BZD27-C160型瞬态电压抑制器,可直接用P6KE160或者P6KE200来代替。阻塞二极管VD1实选BYD37J型600V/1.5A快恢复二极管,亦可选UF4005型600V/1A的超快恢复二极管,VD3采用STPS340U型400V/3A的肖特基二极管。SFH6106-2型光耦合器亦可用PC817A来代替。高频变压器采用EE13型磁芯,一次绕组匝数NP=134匝,其电感量LP=1.8mH。二次绕组匝数NS=8匝,反馈绕组匝数NF=22匝。

    该电源具有良好的稳压性能。举例说明,当UO降低时,经过R5、R6分压后得到取样电压,与TL431内部的2.50V基准电压进行比较之后,使K点电位升高,LED的工作电流减小,再通过光耦合器使UREG升高,令TEA1522T的输出占空比增大,迫使UO升高,恢复到稳定值,从而达到了稳压的目的。RI为过流检测电阻,RAUX为退磁电阻。R7和R8是LED的限流电阻。R7还与C8构成滤波器,可滤除高频干扰。C7可适当降低误差放大器在高频端的增益,防止出现自激振荡。R9和C10用以改善误差放大器的瞬态响应。C11为安全电容,能够滤除由一次、二次绕组间分布电容产生的噪声电压。
