　　传统的一些接口标准限定值为+4dBu和-10dBV(即无计算器或没有计算需要情况下的1.23 Vrms和0.316Vrms)。多年来，这就是给消费类电子及专业设备带来差异化的标准。在任何一台20世纪90年代初期的独立CD播放器上，您都可以很容易地找到这些标准。

　　20世纪80年代末和90年代初，人们已经对连接到其电视机的一些设备有所挑剔。仅仅只是通过同轴天线接头连接VHS(家用录像系统)设备的日子已渐渐远去。随着更高质量音频源(NICAM立体声、激光盘等)的出现，音频开始通过立体声RCA(莲花插)插孔传输—正如您的Hi-Fi一样。

　　SCART标准

　　与此同时，SCART连接器也开始在欧洲流行(图1)。SCART给厂商们带来了一种全新的标准应用环境。不仅连接器是全新的，人们娱乐的水平也得到了极大提升。

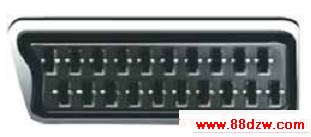

　                              　图1 SCART 连接器

　　无论使用何种互联，您传输的信号越高，您在接收机中获得的动态范围也就越大，因为接收机一般都具有一个固定的噪声量。伴随着这种新型连接器，出现了一些电压摆幅标准以及接收机应向驱动器施加的预期阻抗的标准。SCART标准最终发展成为2Vrms (5.6Vpp)，并具有10 kΩ 的输入阻抗。

　　生成接地偏置5.6Vpp信号比我们一开始想象的要难得多。想一想我们在家庭娱乐环境中都连接了哪些产品：DVD播放器、机顶盒、游戏机、AV接收器等。一个典型的5V DAC的输出约为4Vpp，偏置约为2.5V。较低工作电压DAC甚至可以具有低电压偏置的低信号摆幅。输出这种信号要求具有一定水平的增益和缓冲。

　　这就恰好能够让我们输出一些拓扑，将DAC输出带到现实世界。实现这一目标的方法主要有三种：

　　* 采用具有一个分裂轨 (split rail) 电源的双极电源运放 (op amp);

　　* 采用具有一个VDD/2 DC偏移和一个输出DC阻挡电容器的单电源运放;

　　* 采用具有一个可生成负电源轨内置充电泵的单电源运放，以提供足够的摆幅和接地偏置输出。

　　上述的每一种拓扑都有其各自的优点和缺点。

　　方案 1：固定输入双极电源运放

www.88dzw.com



　　图2 简化的双电源运放输出电路

　　* 优点：如果您的系统可以承受高成本，使用它还是相当不错的。

　　* 缺点：成本、PCB 空间以及外形尺寸不理想。

　　方案 2：具有VDD/2DC偏置及DC阻挡电容器的单电源运放

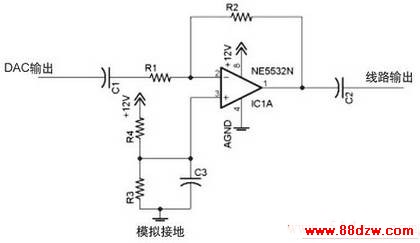

　　                        图3 单电源线路驱动器运放

　　* 优点：低成本。

　　* 缺点：可能需要专用VCC，可能会出现一些咔嗒和噼噗声，并且低音响应较差。
