在激光屏障系统中，接收电路一般通过信号振幅来实现检测的目的。这一配置产生了一个有很多组件的复杂电路，包括放大器、滤波器和阈探测器。但是你可以建立一个能够通过音频检测器来检测信号频率的更简单的电路。

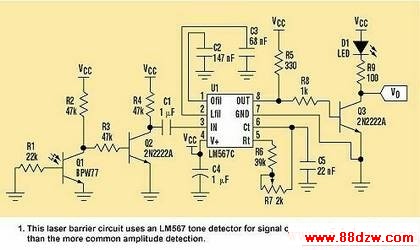

    激光屏障由发射器和接收器组成。发射器基于LM555计时器上，可工作在各种模式下。它驱动带有频率方波f0的激光二极管。图1的接收电路通过BPW77光电晶体管(Q1)捕捉光信号，然后由Q2将Q1集电极电压转化成方波。由于Q1的频率响应，这一个步骤是必需的。

    在这个电路中，检测是独立于振幅的。LM567音频检测器由一个I类相位比较器和一个压控振荡器组成。当输入口（管脚３）上的信号频率在f0±(BW/2)这个范围内时，音频检测器会在其输出口（管脚８）上产生一个逻辑零状态。中央频率f0　和检测带宽BW行使电路参数的职能。

中心频率为：

在电路中，f0设置为10 kHz，并由电位器R7进行良好调谐。BW则设置在1.2 kHz。中央频率的值会受到光电晶体管速度的限制，而BW则由一个系统响应时间要求来定义。C2和C3将带宽检测设置为f0 的 12%。NP0电容器，比如一个聚酯型的，由于其在大的温度范围上的稳定性能而得到使用。音频检测器的锁定时间在中央频率的1到10循环的范围之间，因此最大响应时间是1ms。Q3带动LED D1，显示屏障状态。

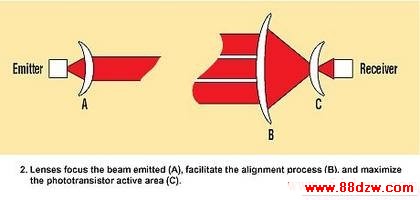

光程对正确运作来说是至关重要的。如图2中所示，透镜将发射的光束聚焦（A）并推动校准过程（B）。透镜将光电晶体管的有效区扩至最大（C）。这个屏障可以用于精确检测一个中断光径的点。这可以运用于在工业环境中检测一个小的物体，或者在比赛中检测高速移动。
