　　3．2 数据帧格式

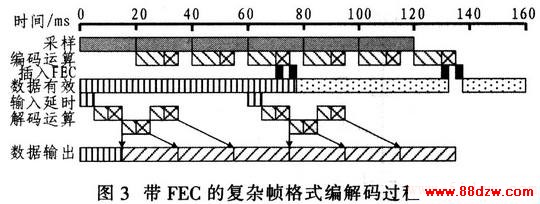

　　CMX638编码后输出的数据帧格式较简单，无帧头和其他控制标志信息，直接输出有效数据。当压缩速率为2 050b／s时，每隔20 ms产生一帧数据，有效数据位为41 bit，占用6字节，主机必须以字节为单位与CMX638交换数据，所以应该输入／输出6字节，其中最高字节先进先出，7个无效比特位不影响编解码。当压缩速率为2 400 b／s时，其工作原理与2 050 b／s压缩速率相同，有效数据为48 bit，恰好占用6字节，无无效比特位。当压缩速率为2 750 b／s，有效数据为55bit，占用7字节，1个无效比特位，必须输入／输出7字节。当压缩速率为3 600 b／s，带FEC功能，每隔60 ms产生包括3帧的数据包，有效数据为216 bit，采用硬比特格式，占用27字节。而采用软比特格式时，则占用108字节。

　　3．3 主机与片外CODEC接口

　　主机通过C-BUS串行接口与CMX638交换数据。写操作时，CSN为低，先写入要访问的寄存器地址，再写入有效数据，以字节为单位，结束时CSN拉高；读操作时，先写入地址，接着读取数据。在CLK上升沿采样，最大时钟频率为5 MHz；每两次CSN操作应至少相隔1μs。

　　当CMX638选用外部CODEC时，利用SSP接口与外部CODEC交换数据。当STRB同步脉冲到达，如果是写操作，SDI输入16 bit数据；如果是读操作，SDO输出16 bit数据。SCLK的最大时钟频率为6.6 MHz，时钟沿采样输入数据方式取决于内部寄存器EXCODECCONT($0B)。

　　4 应用电路

　　4．1 CMX638采集电路设计

　　图4是基于CMX638的语音采样、压缩、解压缩的应用电路，采集麦克风的语音信号，直接压缩；再解压缩恢复源语音信号输出到喇叭。CMX638使用片内的语音CODEC，可直接采集模拟信号。输入／输出通道分别有两个可编程增益放大器，通过配置寄存器AIG($05)和AOG($06)确定其增益。当输入/输出增益较大时，可能出现噪声，但这些噪声被片内数字低通滤波器滤除。信号的输入/输出端无需接放大电路和滤波电路，提高信噪比。
