　　l 引言

　　语音编解码技术的迅速发展，使中低速率语音编码技术广泛应用于现代移动通信。初期的脉冲编码调制PCM方案传输速率为64 Kb/s，占用的频带宽，成本高。在实际通信中，有些信道难以扩展且质量差，而有些信道正广泛使用，短期内难以更新；有些昂贵的信道，压缩每一个比特都意味着节省成本。如何在较窄的带宽内传送更多的语音数据，这就要求利用各种压缩编码技术来扩大通信容量。因此，这里给出了基于新型语音编码器CMX638的应用设计方案。

　　2 CMX638简介

　　CMX638是一款高集成，高性能全双工语音编解码器，采用鲁棒的先进低复杂性波形插入技术，提供超低位速率下长话级音质性能，且具有FEC(前向纠错)、SDD(软决策解码)、DTX(非连续发送检测)、VAD(语音激活检测)、CNG(舒适噪声发生)、STD和DTMF信号检测功能。因此，该语音编解码器可广泛用于语音存储和回放、VoIP、数字PMR／LMR、再生数字语音中继等领域。

　　2．1 主要特性

　　CMX638具有以下主要特性：长话级音质鲁棒先进的低复杂性波形插入编码算法：多种压缩速率模式则为2 050 b／s，2 400 b／s、2 750 b／s或3 600 b／s(带FEC功能)；集成16位A/D和D／A转换器、模拟增益放大器和数字低通滤波器：数据包压缩时间长度分20 ms，40 ms，60 ms和80 ms；具有VAD、CNG、STD和DTMF功能；+1.8 V和+3.3 V双电源供电：采用48引脚LQFP(L4)和48引脚VQFN(Q3)封装；工作温度范围为-40℃～+85℃。

　　2．2 内部结构

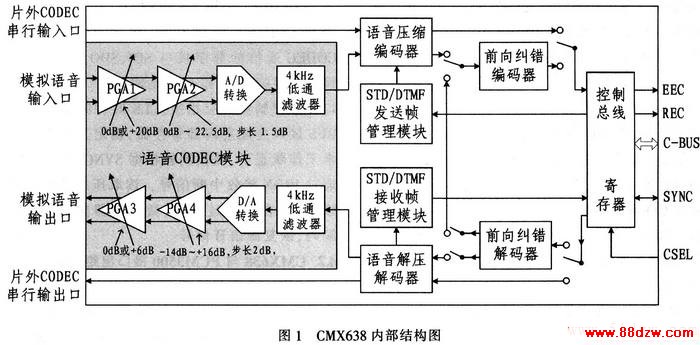

　　CMX638的内部结构包括模拟和数字两部分，加图1所示。当端口CSEL输入低电平时，即选择使用外部语音解码器(CODEC)，可通过串行接口SSP 与外部器件交换数据，编码器和解码器选择片外CODEC的数据通道，端口EEC和REC输出分别使能和复位片外的CODEC；当CSEL输入高电平时，CMX638选用内部CODEC模块，该模块包括输入／输出通道的可编程增益放大器(PGA)，16位PCM A／D和D／A转换器以及通带频率为4 kHz的低通滤波器，可有效实现模拟信号转换成数字信号及数字信号转换成模拟信号的过程。主机通过控制总线C-BUS接口配置内部寄存器，实现不同功能；端口SYNC使主机与CMX638同步；语音压缩编码器将源信号压缩成低比特率的数据帧，解码器把数据帧解压缩，恢复源信号；如果使用FEC功能，开关则选择前向纠错编码器和解码器，两者加入到数据的压缩和解压缩过程中：STD／DTMF管理模块提供语音信号的特殊处理功能，实现单音或双音检测，提高语音压缩和解压质量。

　　2．3 与AMBE2000相比较

　　与同类竞争产品语音压缩编解码器件AMBE2000相比CMX638具有以下特点：采用RALCWI算法，速度快，质量好且结构简单；片内集成增益放大器，A／D和D／A转换器，低通滤波器，能够直接处理模拟信号，提高信噪比；可选用外部语音CODEC，具有灵活性；压缩速率虽无AMBE2000的选项多，但配合压缩包时间长度和FEC功能，可应用于DMR TDMA和DMR FDMA及其他场合；封装引脚数少，易于使用和布线，且成本低。表1列出CMX638与AMBE2000的异同点。

www.88dzw.com

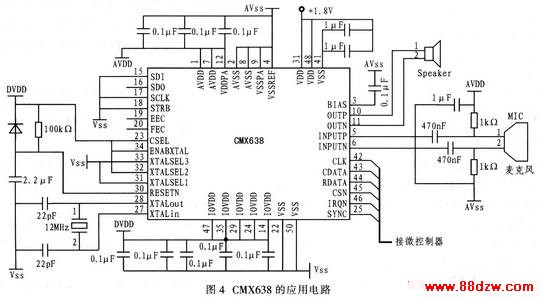

　　麦克风和喇叭的输入/输出采用差分接法，提高抗干扰性能。晶体振荡器频率为12 MHz，对应的XTALSEL[3：1]引脚输入值为“010”，引脚ENABXTAL输入高电平。由于选用片内语音CODEC，引脚CSEL输入高电平，则与片外语音CODEC通信的数字接口SDI，SDO，SCLK，STRB必须全部接地。引脚EEC和FEC是输出端口，可以悬空。C-BUS接口与微控制器对应相接，CLK时钟频率为1 MHz，通过C-BUS接口先配置内部寄存器，确定其工作方式。在编码正常工作状态下，微控制器根据SYNC端口与CMX638同步，通过IRQN接收中断信号，读取压缩的数据帧并存储为后级处理；在解码过程中，微控制器向CMX638送入数据帧解码，恢复源语音信号。
