基于嵌入式微处理器S3C44B0X音频文件播放的实现

文章摘要：S3C44B0X是三星公司针对嵌入式系统推出高性价比微处理器，它是基于ARM7TDMI内核的16/32位RISC处理器，工作主频为66MHz.为了降低成本和节约产品开发周期，S3C44BO0X提供了丰富的内置部件，包括：内部SRAM，LCD控制器，8通道10位ADC，IIC总线接口，IIS总线接口等.其中S3C44B0X IIS接口能用来连接一个外部8/16位立体声声音解码器.CS4334是CIRRUS公司推出的系列音频解码芯片.文献[1,2,3]中对它们的工作原理和应用有详细的论述.本文详细研究了S3C44B0X IIS总线接口和CS4334的连接，搭建了以二者为基础的嵌入式工作平台.在该平

基于嵌入式微处理器S3C44B0X音频文件播放的实现,标签：电子小制作,http://www.88dzw.com

　　S3C44B0X是三星公司针对嵌入式系统推出高性价比微处理器，它是基于ARM7TDMI内核的16/32位RISC处理器，工作主频为66MHz.为了降低成本和节约产品开发周期，S3C44BO0X提供了丰富的内置部件，包括：内部SRAM，LCD控制器，8通道10位ADC，IIC总线接口，IIS总线接口等.其中S3C44B0X IIS接口能用来连接一个外部8/16位立体声声音解码器.CS4334是CIRRUS公司推出的系列音频解码芯片.文献[1,2,3]中对它们的工作原理和应用有详细的论述.

　　本文详细研究了S3C44B0X IIS总线接口和CS4334的连接，搭建了以二者为基础的嵌入式工作平台.在该平台上现WAVE音频文件的播放，并给出了测试程序.

　　1IIS总线结构

　　S3C44B0X IIS（Inter-IC Sound）接口对FIFO存取提供DMA传输模式代替中断模式，它可以同时发送数据和接收数据也可以只发或只收.

　　如图1所示，总线接口FIFO控制包括总线接口、内部寄存器和状态机，控制总线接口逻辑和FIFO访问；3位的双分频器包括一个作为IIS总线主设备时钟发生器，另外一个作为外部编码器的时钟发生器；主设备串行比特时钟发生器（主设备模式），将从主设备时钟中分频得到串行比特数时钟；声道发生器和状态器生成和控制IISCLK和IISLRCK，并且控制数据的接收和发送；16位移位寄存器在发送数据时将数据由并变串，接收数据时做相反的动作.

　　IIS总线可以使用正常传输模式，DMA传输模式和发送接收同时模式三种传输方式.

　　2 音频数模转换芯片CS4334

　　CS4334是CIRRUS半导体公司生产的音频数模转换芯片，具有接口简单、性能稳定以及便于操作等特点，在嵌入式系统中有着广泛的应用. 另外，由于WAVE数字音频经CS4334转换成模拟音频后信号较微弱，需要增加一个音频功率放大器.本文选用的是PHILIPS公司的TDA7050低电平单声道/立体声功率放大器.

图1 IIS总线结构框图

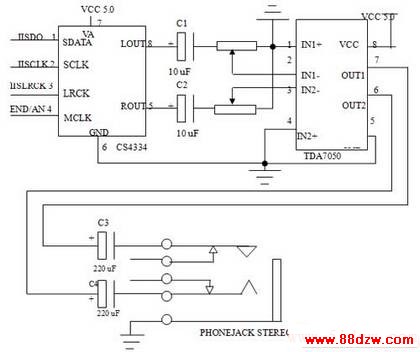

图2S3C44B0X与CS4334以及TDA7050的连接示意图

　　3S3C44B0X和CS4334以及TDA7050的连接

　　S3C44B0X IIS总线接口和CS4334模块都具有很强的通用性，连接很容易实现.连接方法为：将S3C44B0X的端口PF6（IISDO）、 PF8（IISCLK）、PF5（IISLRCK）、PE8（END/AN）分别与CS4334的管脚1、2、3、4连接.CS4334与TDA7050 连接时，只需将CS4334的输出连接到TDA7050的相应输入管脚即可.具体连接方法如图2所示.

　　4 程序设计

　　程序设计假设S3C44B0X已经成功启动，此处着重介绍播放WAVE文件主函数：

　　Playwave（）.IIS_Init( )是初始化IIS接口函数，BDMA0_Done( )是BDMA0中断处理函数.分别介绍如下.

　　4.1 IIS接口初始化

　　代码如下：

　　void IIS_Init(void){

　　rPCONF = 0x24900a; //设置I/O端口PF，使端口PF5~8工作在IIS状态

　　Init_4334(); //初始化CS4334芯片}

www.88dzw.com

　　4.2 播放WAVE音频文件函数

　　Playwave（）函数运行前会提示先将wave音频文件下载到指定RAM区域，函数计算出文件大小并提示播放与否，最后返回.

　　void Playwave (U32 addr, U32 size){

　　unsigned char *pWave;

　　U32 samplesize; //WAVE文件长度

　　U32 save_PLLCON;

　　save_PLLCON = rPLLCON;

　　rPLLCON= x69<<12)|(0x17<<4)|0;

　　SerialChgBaud(115200);

[1] [2]  下一页
