摘要：

当今手机的一个共同发展趋势是LCD和相机总线的串行化，这是为了降低柔性PCB 成本，节省 PCB 空间，以及减少 EMI 组件。然而，在串行方案设计方面，人们可能认为：这些串行化方案会增加额外的功耗，原因是增加了器件。本文将阐明若能降低基带驱动输出，使其配合串化器输入的较低驱动需求，那么串行化方案能够降低链路功耗。设计人员如能了解 LCD 或相机总线的这一 “功率转折” 点，就能降低设计功耗。

串行化趋势：

随着手机需要实现的功能越来越多，且外形越来越复杂，人们开始采用串行化技术来达到手机的设计目标。采用串行化技术就可使用较窄的柔性PCB (FPCB)，减少PCB空间，省去一些不必要的 EMI 组件，通过使用较小的连接器来提高可靠性。采用串行化技术，设计人员可以大幅减少通过 FPCB 发送的信号线数量，从而实现更小巧、更复杂的连接 设计。但即便有这些好处，人们还是心存疑虑：增加额外的器件来实现串行化方案，会不会导致系统功耗增加。鉴于手机设计有严格的功耗限制，因此，本文将讨论采用串行化技术降低功耗的真实性。

并行实现方案：

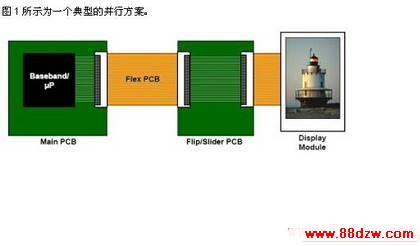

图1所示为一个典型的并行方案。

图1所示为一个典型的并行方案。

图1：典型的并行方案。

在这个架构中，基带处理器 (baseband processor, BP) 驱动电路的负载包括主PCB的走线、FPCB、FPCB连接器，以及翻盖PCB上的走线和最终的显示器负载。BP驱动电路必须能够直接采用 LVCMOS 信令来驱动该负载。

采用RGB接口的显示器可能需要高达24位的数据，而这对WQVGA显示来说就需要8MHz或更高的带宽，具体要视显示屏分辨率而定。显示屏分辨率越高，显示器接口所需的信号带宽就越大。

串行方案：

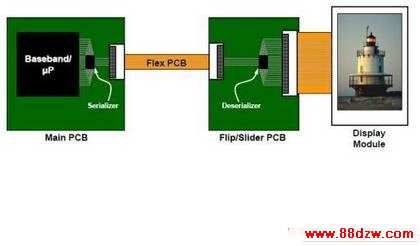

在串行显示方案中，在主PCB和翻盖PCB的数据通道上放置了一对器件。串化器位于主PCB上，将并行显示数据转换成串行数据流，并通过FPCB传送到解串器。根据所采用的串行化架构而定，可以把数个串行数据信号缩减为一对差分信号。解串器将串行数据流转换成驱动显示器接口的并行数据流 (参见图2)。

图2：串行实现方案。

并行方案和串行方案有着重要的差别，而正是这些差别使得串行方案得以减少链路功耗。在主PCB上使用一个串化器后，BP 输出驱动电路的要求就大大降低，这是因为串化器输入的驱动负载比并行显示器通道所需的低得多。采用串行接口后，BP还可降低输出电压，并允许串化器处理到显示器驱动电路的电平转换。例如，显示器工作电压为2.7V，BP可将输出到串化器的电压降至1.8V。然后，解串器将产生显示器所需的2.7V信号。
