自动调光LED手电筒电路设计
[10-10 20:42:03] 来源:http://www.88dzw.com 电子制作 阅读:8886次
文章摘要:由于光输出效率高和寿命长,高亮度LED非常适合用在手电筒中。典型的LED采用恒流驱动,因此当电池电压下降时,手电筒将停止工作。在某些情况下,这可能非常危险。如果在电池电压下降的情况下LED手电筒能自动调暗,那就好用了。就像传统的手电筒一样,用发光亮度调暗来指示低电池电压工作状态,并能持续更长时间的发光。 一般来说,白光LED的正向电压时3V至5V。因此,如果输入电压低于3V,可采用升压转换器驱动LED。图1电路给出了由电池供电、具有自动调光功能的升压转换器电路。L6920D是一个高效率的升压控制器,仅需很少的外部元件就能将电池电压转换到指定的输出电压或电流。该器件的静态电流仅为10uA。该器件
自动调光LED手电筒电路设计,标签:电子小制作,http://www.88dzw.com由于光输出效率高和寿命长,高亮度LED非常适合用在手电筒中。典型的LED采用恒流驱动,因此当电池电压下降时,手电筒将停止工作。在某些情况下,这可能非常危险。如果在电池电压下降的情况下LED手电筒能自动调暗,那就好用了。就像传统的手电筒一样,用发光亮度调暗来指示低电池电压工作状态,并能持续更长时间的发光。
一般来说,白光LED的正向电压时3V至5V。因此,如果输入电压低于3V,可采用升压转换器驱动LED。图1电路给出了由电池供电、具有自动调光功能的升压转换器电路。
L6920D是一个高效率的升压控制器,仅需很少的外部元件就能将电池电压转换到指定的输出电压或电流。该器件的静态电流仅为10uA。该器件还包含带120-m? P-channel MOSFET的内部同步整流器,可取代传统的升压二极管,提高效率。
在这个电路中, LED电流ILED是电池电压VFB的函数。当电池电压下降时, LED电流下降,这样电池可以持续更长时间,手电筒可以提供调光特性。假设VFB=1.23V(由L6920D确定),则:
如果R5>>R4,则R5||R4≈R4,于是有:
最后得到:
www.88dzw.com
图2是根据图1电路中的电阻值计算得到的LED电流曲线。对恒定LED手电筒和自动调光LED手电筒进行了对比,两者都采用两节AAA电池供电,运行时间分别为50和90分钟。自动调光LED的电池使用时间几乎增加了一倍,并在电池电压下降时提供了警告。

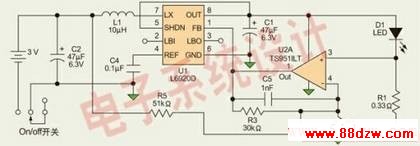

图1:利用高效率升压控制器设计的自动调光LED手电筒电路。

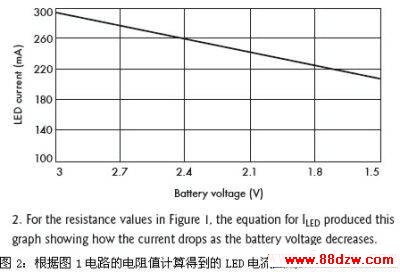

图2:根据图1电路的电阻值计算得到的LED电流曲线。
