也谈单片机LED显示驱动
[10-10 20:38:44] 来源:http://www.88dzw.com 电子制作 阅读:8616次
文章摘要: LED(Lite EMIt Diode)显示是项目开发中经常遇到的一种显示方法,其具有亮度高、全视角、使用寿命长、驱动简单等特点,因而在一些高端和大型的器材和设备上使用较为广泛。下面就常用的LED显示及驱动方法作一说明: LED:本文所说的LED主要是指下列几种:l 7-段数码LED,分共阴和共阳两种,原理图见1和2;l 常用nxm LED点阵:如8x8 LED 点阵模块、5x7 LED点阵模块等,其也分为共阴和共阳两种;l 单个LED管。 所谓共阴极,即是将所有LED的阴极连接到一起,而共阳极则相反,所有的阳极被连接到了一起。
也谈单片机LED显示驱动,标签:电子小制作,http://www.88dzw.comLED(Lite EMIt Diode)显示是项目开发中经常遇到的一种显示方法,其具有亮度高、全视角、使用寿命长、驱动简单等特点,因而在一些高端和大型的器材和设备上使用较为广泛。下面就常用的LED显示及驱动方法作一说明:
LED:本文所说的LED主要是指下列几种:

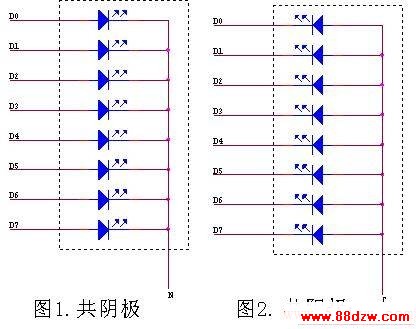

l 7-段数码LED,分共阴和共阳两种,原理图见1和2;
l 常用nxm LED点阵:如8x8 LED 点阵模块、5x7 LED点阵模块等,其也分为共阴和共阳两种;
l 单个LED管。
所谓共阴极,即是将所有LED的阴极连接到一起,而共阳极则相反,所有的阳极被连接到了一起。但不管哪种结构,其显示设计的原理基本相同,唯一的是其驱动的电路的设计有所差异,一般共阴极采用推(Push)电流的方式来驱动,而共阳极结构则采用拉(Pull)电流的方式来驱动。
根据LED显示的硬件设计方法的不同,LED显示驱动分为静态法和动态法两大类,其具体的说明和编程方法分述如下:
1. 静态显示驱动法:

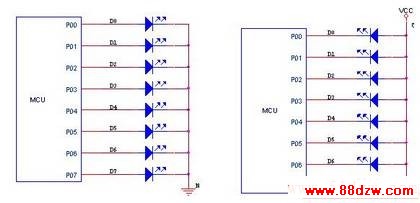

所谓静态显示驱动法,即是指每一个LED灯分别对应一个独立的IO驱动口;其点亮和关闭由该IO来对其进行控制,互不干扰,见图3(注:对于IO驱动能力弱的MCU,必须增加外部的驱动芯片或驱动三极管等器件)。此种设计一般应用在对单个LED的驱动或LED数量较少,且所选的MCU IO比较充裕的情况下。比如一些项目的LED指示灯、产品的设计中只有一个7-段LED码需要显示等。
由于每一个LED均由独立的IO口来控制,因此此种显示驱动的软件设计比较简单明了,无需特别的处理,在需要点亮和关闭时设置相应的IO输出口的电平即可(即“0”或“1”,具体须根据驱动电路的设计来决定)。
图 3
优点:电路设计简单,编程简单,而且LED的亮度控制容易,只需在驱动端增加相应的电流调节电阻即可方便地实现亮度的调节(对于存在独立驱动的设计,还可以通过调整驱动电压来达到亮度的调节)。
缺点:由于每一个LED灯需要一个IO口,因此对IO口的需求较大,不易实现大数量的LED驱动和显示,扩展性能差。
2. 动态的显示驱动法:

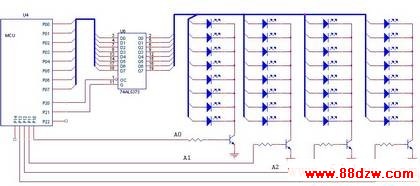

与静态显示方法不同,动态LED显示的设计方法是将不同LED模块的所有的LED的驱动端一对一地连接到一起,见图4,而将其公共极(阴极或阳极)分别由不同的IO口来驱动(主要针对7-段码和LED点阵模块)。在此,我们称其公共极为扫描线或地址线(因此种连接方法类似于存储器的内部连接,每个LED点相当与Memory中的一个Bit),不同的LED模块(类似于Memory中的一个Byte)用不同的扫描线地址线来进行选定。
