1． 实验任务

　　如下图所示，在AT89S51单片机的P0和P2端口分别接有两个共阴数码管，P0口驱动显示秒时间的十位，而P2口驱动显示秒时间的个位。

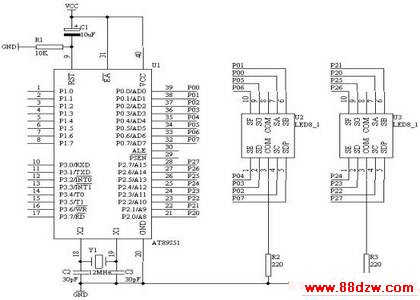

2． 电路原理图

图4.11.1

3． 系统板上硬件连线

（1． 把“单片机系统”区域中的P0.0/AD0－P0.7/AD7端口用8芯排线连接到“四路静态数码显示模块”区域中的任一个a－h端口上；要求：P0.0/AD0对应着a，P0.1/AD1对应着b，……，P0.7/AD7对应着h。

（2． 把“单片机系统”区域中的P2.0/A8－P2.7/A15端口用8芯排线连接到“四路静态数码显示模块”区域中的任一个a－h端口上；要求：P2.0/A8对应着a，P2.1/A9对应着b，……，P2.7/A15对应着h。

4． 程序设计内容

（1． 在设计过程中我们用一个存储单元作为秒计数单元，当一秒钟到来时，就让秒计数单元加1，当秒计数达到60时，就自动返回到0，从新秒计数。

（2． 对于秒计数单元中的数据要把它十位数和个数分开，方法仍采用对10整除和对10求余。

（3． 在数码上显示，仍通过查表的方式完成。

（4． 一秒时间的产生在这里我们采用软件精确延时的方法来完成，经过精确计算得到1秒时间为1.002秒。

DELY1S: MOV R5,#100

D2: MOV R6,#20

D1: MOV R7,#248

DJNZ R7,$

DJNZ R6,D1

DJNZ R5,D2

RET

5． 程序框图

　

　

　

　

　

　

　

　

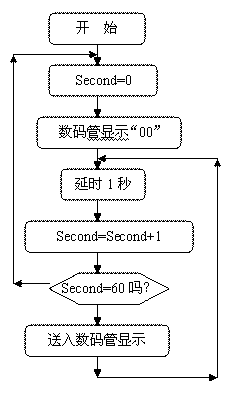

图4.11.2

6． 汇编源程序
Second EQU 30H
ORG 0
START: MOV Second,#00H
NEXT: MOV A,Second
MOV B,#10
DIV AB
MOV DPTR,#TABLE
MOVC A,@A+DPTR
MOV P0,A
MOV A,B
MOVC A,@A+DPTR
MOV P2,A
LCALL DELY1S
INC Second
MOV A,Second
CJNE A,#60,NEXT
LJMP START
DELY1S: MOV R5,#100
D2: MOV R6,#20
D1: MOV R7,#248
DJNZ R7,$
DJNZ R6,D1
DJNZ R5,D2
RET
TABLE: DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH
