1． 实验任务

利用单片机AT89S51与ADC0809设计一个数字电压表，能够测量0－5V之间的直流电压值，四位数码显示，但要求使用的元器件数目最少。

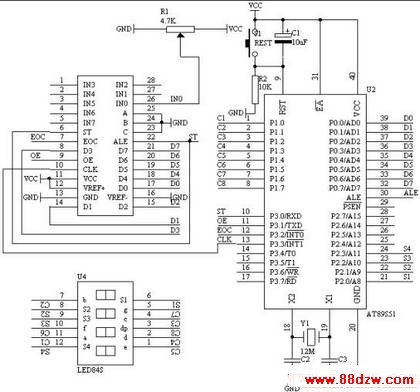

2． 电路原理图

图1.28.1

3． 系统板上硬件连线

a) 把“单片机系统”区域中的P1.0－P1.7与“动态数码显示”区域中的ABCDEFGH端口用8芯排线连接。

b) 把“单片机系统”区域中的P2.0－P2.7与“动态数码显示”区域中的S1S2S3S4S5S6S7S8端口用8芯排线连接。

c) 把“单片机系统”区域中的P3.0与“模数转换模块”区域中的ST端子用导线相连接。

d) 把“单片机系统”区域中的P3.1与“模数转换模块”区域中的OE端子用导线相连接。

e) 把“单片机系统”区域中的P3.2与“模数转换模块”区域中的EOC端子用导线相连接。

f) 把“单片机系统”区域中的P3.3与“模数转换模块”区域中的CLK端子用导线相连接。

g) 把“模数转换模块”区域中的A2A1A0端子用导线连接到“电源模块”区域中的GND端子上。

h) 把“模数转换模块”区域中的IN0端子用导线连接到“三路可调电压模块”区域中的VR1端子上。

i) 把“单片机系统”区域中的P0.0－P0.7用8芯排线连接到“模数转换模块”区域中的D0D1D2D3D4D5D6D7端子上。

4． 程序设计内容

i. 由于ADC0809在进行A/D转换时需要有CLK信号，而此时的ADC0809的CLK是接在AT89S51单片机的P3.3端口上，也就是要求从P3.3输出CLK信号供ADC0809使用。因此产生CLK信号的方法就得用软件来产生了。

ii. 由于ADC0809的参考电压VREF＝VCC，所以转换之后的数据要经过数据处理，在数码管上显示出电压值。实际显示的电压值　(D/256*VREF)

5． 汇编源程序
（略）
6． C语言源程序
#include <AT89X52.H>

unsigned char code dispbitcode[]={0xfe,0xfd,0xfb,0xf7,
0xef,0xdf,0xbf,0x7f};
unsigned char code dispcode[]={0x3f,0x06,0x5b,0x4f,0x66,
