LM4610制作的3D音调电路

文章摘要： LM4610是美国NS公司继LM1036后推出的一款新型的高档HIFI级的音调集成电路，是LM1036的理想替代产品，它也是利用直流电压来调节两个声道音量，高音，低音，平衡。该IC还在LM1036的基础上增加3D声场展宽调节，它还带有一个等响度开关，用以补偿在小音量时的人耳特性曲线。LM4610主要特点：（1）工作电压：9～16V 电流：35mA 输入阻抗为30K，输出阻抗低达到20欧（2）高音调节范围：±16DB（16KHz时）3）低音调节范围：±15DB（40KHZ时）（4）平衡调节范围：1∽20DB（5）音量调节范围：75DB（6）信噪比：80DB（7）频率响应：250KHZ（8

LM4610制作的3D音调电路,标签：电子小制作,http://www.88dzw.com

    LM4610是美国NS公司继LM1036后推出的一款新型的高档HIFI级的音调集成电路，是LM1036的理想替代产品，它也是利用直流电压来调节两个声道音量，高音，低音，平衡。该IC还在LM1036的基础上增加3D声场展宽调节，它还带有一个等响度开关，用以补偿在小音量时的人耳特性曲线。
LM4610主要特点：

（1）工作电压：9～16V 电流：35mA 输入阻抗为30K，输出阻抗低达到20欧

（2）高音调节范围：±16DB（16KHz时）3）低音调节范围：±15DB（40KHZ时）
（4）平衡调节范围：1∽20DB
（5）音量调节范围：75DB
（6）信噪比：80DB
（7）频率响应：250KHZ
（8）总谐波失真：0.0003

电路原理：

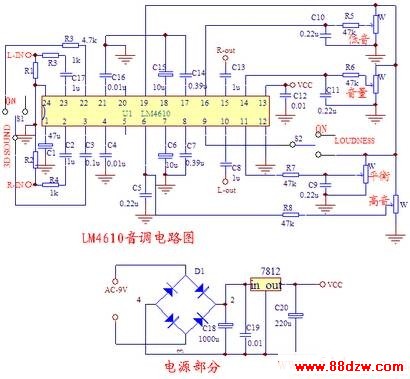

LM4610的典型应用电路如下图所示，LM4610的第19脚输出5.4V的基准电压，通过4个47K的电位器来调整各控制脚的电压，使之在0→5.4V之间变化，从而来对音量，音调，平衡进行控制。开关S1为3D音效开关，S2为等响度开关。
LM4610的音调控制与高音电容Ct，低音电容Cb有关。当高音电容Ct=0.01uF，低音电容Cb=0.39uF时，在40HZ-60HZ，±15dB范围内的提升量与衰减量。

以下为PCB图

元件布局图如下
