用AD827/OPA2604/NE5532制作的负反馈高中低音调电路

文章摘要：PCB板设计图如下 PCB设计上充分的地考虑到用高速率的运放使用上的严格要求，在离ＩＣ电源脚最近的位置增加WIMA CBB退耦电容，电路的电源远离小信号处理部分，增加地线隔离措施，以及严格的一点接地布线措施，使用本板得到最佳的信噪比。下面是本站最近从厂家定做的本页介绍的用发烧运放制作的带高，中，低，平衡的音调控制板实物图片。 １２３ 元器件选取：在影响音质的关键元件上均用上发烧元件，退耦电容均用WIMA CBB 的0.1U电容,音频交连耦合电容用WIMA 1U电容,C14/Ce14用正品的ELNA（S）高速补品电解电容，PCB板和SSE01/SSE02板一样的工艺，为蓝色加厚2MM镀金板电源输

用AD827/OPA2604/NE5532制作的负反馈高中低音调电路,标签：电子小制作,http://www.88dzw.com

　　　　　　　　　　　　　　PCB板设计图如下

　　PCB设计上充分的地考虑到用高速率的运放使用上的严格要求，在离ＩＣ电源脚最近的位置增加WIMA CBB退耦电容，电路的电源远离小信号处理部分，增加地线隔离措施，以及严格的一点接地布线措施，使用本板得到最佳的信噪比。
　　下面是本站最近从厂家定做的本页介绍的用发烧运放制作的带高，中，低，平衡的音调控制板实物图片。

１

２

３

　　元器件选取：在影响音质的关键元件上均用上发烧元件，退耦电容均用WIMA CBB 的0.1U电容,音频交连耦合电容用WIMA 1U电容,C14/Ce14用正品的ELNA（S）高速补品电解电容，PCB板和SSE01/SSE02板一样的工艺，为蓝色加厚2MM镀金板
　　电源输入：交流双12V-双18V可共用环变上的小电压输出组。
安装接线注意事项：
信号的输入 ，输出座均为板上的白色针式插座，其中靠近大电解滤波电容的插座为信号输出座，其它一个为输入座，信号线最好用专用的屏蔽信号线，以避免交流磁场的干挠。电源输入座为板上的蓝色的接线座，其中注意中间标为GND的为地线，不要搞错。　　

　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　和本站的SSE01/SSE02板配合使用时注意：

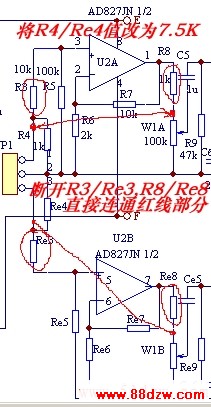

　 1.为了减小不必要的噪声，提高信噪比，节约成本，已经购买过本站的SSE01/SSE02板的网友在另配本板做前级音调控制时，应该对SSE01/SSE02板做些小小的改动，即断开或去掉该板的前级放大部分，如下图所示

　　

经过改动后，接线就可以利用原SSE01/SSE02板上的音频输入座，直接连上本网页介绍的SSE06板的信号输出线，即接线流程为：信号源--》SSE06音调板信号输入座，SSE06音调板信号输出座--》SSE01/SSE02音频输入座，接上电源，扬声器输出，通电即可工作。需要指出的是，为了避免信号线受交流工频磁场的影响，信号线最好用三蕊屏蔽线。
