    每一位发烧友都希望拥有一台自己制作的高品质的“土炮”高保真功放。能够用自制的功放欣赏自己喜爱的音乐是每一位发烧友的一大人生乐事！

    具有一定电子电路知识和音响制作经验的高手发烧友较喜欢用分立元件制作功放，可以制作成为不同风格的功放，但调试设计复杂，使很多发烧友望而却步，随着集成功放电路生产技术的不断进步，推出了不少技术成熟优秀的Hi--Fi级器件，如TDA1514A、TDA7294、LM1875T、LM3886TF、LM4766等，用其制作功放简单，调试极易，性能稳定，价格低，音质好，失真低，功能完善，因而受到了发烧友们的酷爱。

    为方便发烧友们的制作，特推介三款具有胆机味度的以TDA7294，LM3886TF，LM4766为核心的高品质一体化直流伺服式电流负反馈式高保真功放：包括整流滤波、喇叭保护、音量控制、左右平衡等全做在一块线路板上，使用时只需接上一只200W以上的双18V变压器即可工作。

    常规的功放多数采用电压负反馈，其不足之处在于克服了非线性失真与瞬态失真两者不能兼顾，而采用电流负反馈恒流式的就可以很好地解决非线性失真与瞬态失真不能兼顾的问题了。笔者的设计思想正是为了解决这个问题，同时为了增强低音的力度和高音的解析力，使整个系统的重放音色听起来丰满厚实又清晰`明快（电子管功放的韵味），只要把反馈端对地的隔直电容取消即可实现（令功放纯直流化），但输出端会输出直流电压，为精确修正输出端直流电位的漂移，应加入直流伺服电路（以下各图中的运放NE5532N及二极管等组成）。

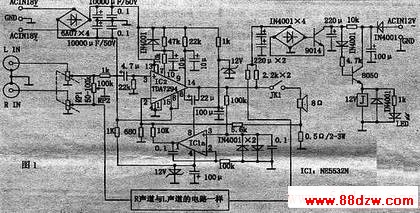

目前最受发热友欢迎的是TDA7294，图1就是以TDA7294为核心的一体化直流伺服式电流负反馈式双声道功放电路图（图中只画出一个声道，另一个声道一样）：包括整流滤波，音量控制（RP1），左右平衡控制（RP2），直流伺服电路，功放电路、喇叭保护电路（防止开机关机的冲击电流对喇叭的损害，同时也可防止万一功放IC损坏时直流电压对喇叭的损害）。图2、图3的配置方案也同图1的。TDA7294是欧洲著名的SGS-THOMOSN意法微电子公司推出的大功率DMOS集成功放电路，其音色柔和圆润细腻，音乐味丰富，其主要技术参数：工作电压±10V—±40V（推荐±25V—±35V），连续输出功率70W—100W，总谐波失真极低，仅为0.005%（Рo=5W，f=1KHz）。TDA7294具有低噪音，低失真，耐压高，短路电流及过热保护，有开机延时静噪功能。TDA7294电路内部采用恒流式差分输入电路，场效应管推动电路和场效应管功率输出级，正因如此，TDA7294具有类似电子管功放的音色——柔和、圆润、细腻、富有音乐味。这也是发烧友钟情的优点。

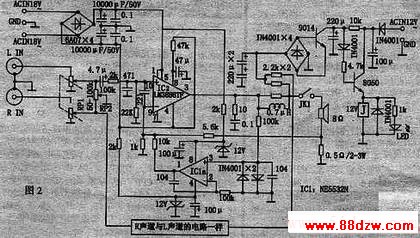

图2是采用2块美国国半公司（NS公司）的音色温暖醇厚，颇具胆机味度的LM3886TF为核心的一体化直流伺服式电路负反馈式双声道功放电路（图中只画出一个声道，另一声道电路一样）。LM3886TF的主要技术参数如下：工作电压±9V—±40V（推荐±25V—±35V），连续输出功率为68W（峰值功率135W），信噪比极高110dB，失真低0.003%，LM3886TF设有等待静音功能，具有过压保护，过热温度限制保护，电流过载保护等功能。该电路音质醇和温暖，低音强劲厚实有力，干净利落。

图3是以LM4766为核心的一体化直流伺服式电流负反馈双声道功放电路。LM4766是美国国半公司（NS公司）新近推出的音色温暖醇厚的双声道功放集成电路，其主要技术指标为：工作电压±10V—±30V，每声道连续平均输出功率（8Ω）为40W，总谐波失真仅为0.009%（Po=30W，f=1KHz），噪音极低，信噪比高达112dB。LM4766内部是两路高品质的功放电路，输入级均采用恒流式差分电路(LM3886TF的也是这样)。LM4766具有过压、欠压、过载超温及Spike保护（NS公司的专利技术，LM3886TF也有该保护）等完善功能，两路功放能分别由平滑过渡静音控制电路，能做到开机、关机无冲击电流，为了防止该IC的意外损坏而导至直流输出损坏喇叭，笔者特意在该功放后加上喇叭保护电路（图1、图2也是基于这个原因而增加喇叭保护）。用LM4766制作的功放最适宜推中、小型书架音箱，其音色温暖润泽、丰富厚实。有兴趣的朋友可利用图3的电路做一对高保真的监听有源书架音箱，用于二、三十平方米的居室监听欣赏音乐，可谓是发烧友的一大人生快事。
