我做的贴片调频无线话筒
[10-10 20:38:44] 来源:http://www.88dzw.com 电子制作 阅读:8201次
文章摘要: 调频无线话筒实物图调频无线话筒的射频输出波形贴片无线话筒和五毛硬币的比较 这次做的贴片调频无线话筒的最低工作电压为2V,最高工作电压为8V。 振荡电路部分采用的是LC振荡电路,然后经过一级缓冲再进行功率放大。所以此电路工作比较稳定,即使用手去抓天线也不会跑频。主要元件: 贴片三极管使用的是超高频三极管9018(两个),第一个9018作为振荡、第二个9018做为缓冲放大,这样可以减小前后级之间的牵制,使电路工作比较稳定。还有一个贴片三极管“RF86”整个调频无线话筒传输距离就看它的了,RF86作为末级功放能够获得比较理想的输出功率。 贴片电阻电容采用的是0805封装,
我做的贴片调频无线话筒,标签:电子小制作,http://www.88dzw.com

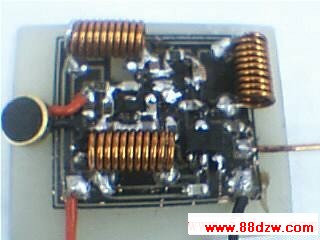

调频无线话筒实物图
调频无线话筒的射频输出波形
贴片无线话筒和五毛硬币的比较
这次做的贴片调频无线话筒的最低工作电压为2V,最高工作电压为8V。
振荡电路部分采用的是LC振荡电路,然后经过一级缓冲再进行功率放大。所以此电路工作比较稳定,即使用手去抓天线也不会跑频。
主要元件:
贴片三极管使用的是超高频三极管9018(两个),第一个9018作为振荡、第二个9018做为缓冲放大,这样可以减小前后级之间的牵制,使电路工作比较稳定。还有一个贴片三极管“RF86”整个调频无线话筒传输距离就看它的了,RF86作为末级功放能够获得比较理想的输出功率。
贴片电阻电容采用的是0805封装,在电路布线和焊接的时候就比较容易。
由于本人手头没有贴片电感,所以只能用普通线圈,如果换成贴片电感的话电路的体积将会大大减小。
