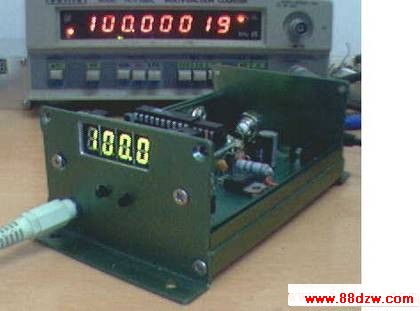

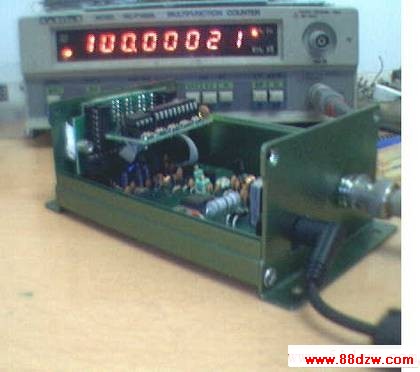

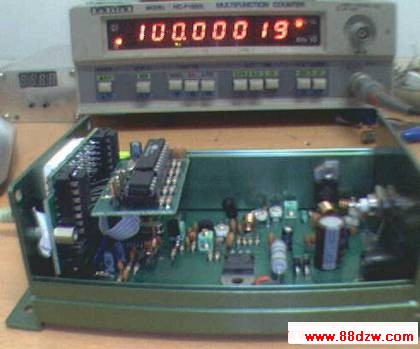

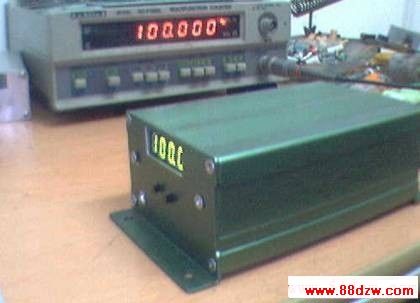

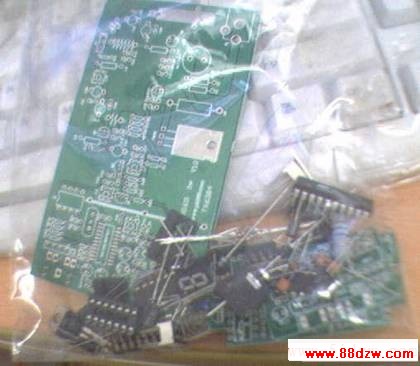

成品图

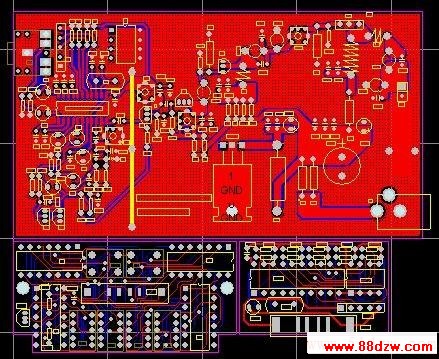

1415 5WPCB

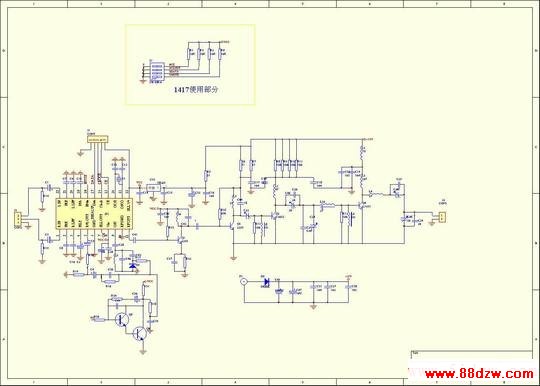

1415原理图

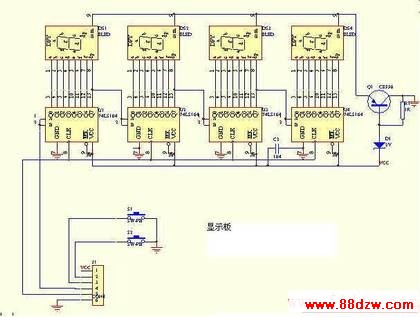

显示部分原理图

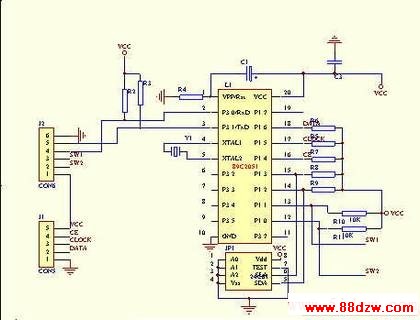

控制板原理图
  1415的控制程式HEX文件
  将此文件写入单片机内即可:

   点击下载控制文件



　1.主要元件:BH1415+C3355+C3355+2538+1971
　2.频率步进100K
　3.数码管显示频率备注:所用到的2538与1971是拆机件。
