微型高效调频发射模块

文章摘要：增大调频发射距离的因素有以下几点：1。发射机采用蓄电池供电，电压最好为稳压9伏。2。发射天线采用120厘米的拉杆天线，天线底部直接和模块的发射焊盘焊接，越短越好，发射天线最好垂直放置。3。发射机尽量高于地面，越高越好。 4。接收机最好采用高灵敏手调谐的调频接收机，比如：汽车收音机、进口调频收音机，天线换成120厘米的拉杆天线，垂直放置。5。接收机尽量高于地面，和发射机中间遮挡物越少越好。 6。发射机工作频率处确保没有调频电台工作，否则调整线圈改变发射频率，避开强台。 如果能同时满足上述条件，FM1可以达到1公里的传输距离。 对自己动手制作调频话筒感兴趣的网友可以进入调频话筒制作教程的网页

微型高效调频发射模块,标签：电子小制作,http://www.88dzw.com

增大调频发射距离的因素有以下几点：

1。发射机采用蓄电池供电，电压最好为稳压9伏。
2。发射天线采用120厘米的拉杆天线，天线底部直接和模块的发射焊盘焊接，越短越好，发射天线最好垂直放置。
3。发射机尽量高于地面，越高越好。
4。接收机最好采用高灵敏手调谐的调频接收机，比如：汽车收音机、进口调频收音机，天线换成120厘米的拉杆天线，垂直放置。
5。接收机尽量高于地面，和发射机中间遮挡物越少越好。
6。发射机工作频率处确保没有调频电台工作，否则调整线圈改变发射频率，避开强台。

如果能同时满足上述条件，FM1可以达到1公里的传输距离。

    对自己动手制作调频话筒感兴趣的网友可以进入调频话筒制作教程的网页，请点击！

2。调频发射模块FM2



    FM2调频发射模块的工作频率为145M，发射机为一个乳白色的方盒，上下盖仅为卡口结构，无固定螺丝。尺寸为38x70x22毫米，内部有电源开关、话筒灵敏度选择开关、话筒、软天线、发射模块、电池夹等全套配件。供电为两节7号电池，可以连续工作一周，话筒灵敏度有高低两档，可以通过话筒附近的开关拨动切换，在开阔的传输距离有200米。
    接收机为专用的高灵敏接收机，用两节7号电池供电，接收频率为142.5～152.5MHZ 用耳机进行监听。这套模块的性能更稳定，频率一点不漂，连续工作时间非常长，而且接收机的接收范围只有10MHZ，所以调谐非常方便，由于它的工作频率不在调频广播的工作频率，所以普通调频接收机不能收到，而且避开了调频发射电台的干扰。FM2只要加高发射机的工作电压，不超过9伏，就能大大增加传输距离。有条件的话耳机最好换成优质头戴式耳机，可以使传输音质更好。

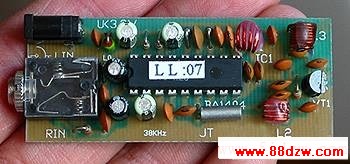

3。调频发射模块FM4

    调频发射模块FM4是一种低电压,高效率的立体声调频发射模块，它由单片立体声调制发射集成电路BA1404和高频功放电路组成,可以将各种立体声音源加以处理并调制发射,由立体声FM收音机接收.内含MPX多路转换器,导频振荡器,RF电路等功能。可以用于教学,舞台及比例遥控器中.
     FM4的工作电压为1V-3.6V,低于1V将停止工作,高于3.6V会烧毁电路的芯片,造成永久损坏.音频输入电压的幅值为20-200mv,当大于200mv时应在电路的输入端加入电阻式衰减器,如输入音源是CD,VCD时,(其输出为1V),
